  • FMB 系列

    FMB系列液压马达是我公司最新推出的新型结构液压马达。它沿用了英特姆公司多年制造液压马达的经验,吸取了国内外 曲轴连杆式液压马达的优点,大大提高了液压马达的压力等级和转速范围。该系列马达具有可靠性好、效率高、寿命长、噪音低、 转速范围宽等优点,可广泛应用于船舶、塑料机械、矿山、建筑冶金、石油、煤矿、地质钻探等行业的液压传动系统中。

产品特点

1.采用液压平衡的轴配流技术,具有很高的稳定性;

2.轴向配流具有较强的通用能力;

3.马达作功模块采用静压平衡设计,因而马达具有良好的传动效率及很高的启动性能;

4.摩擦副采用高耐磨材质,具有更高的耐久性;

5.专利技术的球头球窝设计,拥有合适的液压支撑力和优异的散热能力;

  • 应用范围

    可广泛应用于船舶、塑料机械、矿山、建筑冶金、石油、煤矿、地质钻探等行业的液压传动系统中。

FMB 系列

以下数据为实测所得,仅用于对产品描述及应用参考,因实际使用等诸多原因,不视为产品实际应用的性能保证。英特姆保留对样品中的产品参数、尺寸及其性能进行修改的权利,如有变更,恕不另行通知。版权所有,禁止未经过宁波欧易及英特姆公司书面授权的任何局部或整体内容复制与使用。

型   号理论排量
(ml/r)
压力 (MPa)扭矩 (N.m)最高转速
(r.min)
最高功率
(KW)
重量 (Kg)
额定压力最高压力额定扭矩单位扭矩

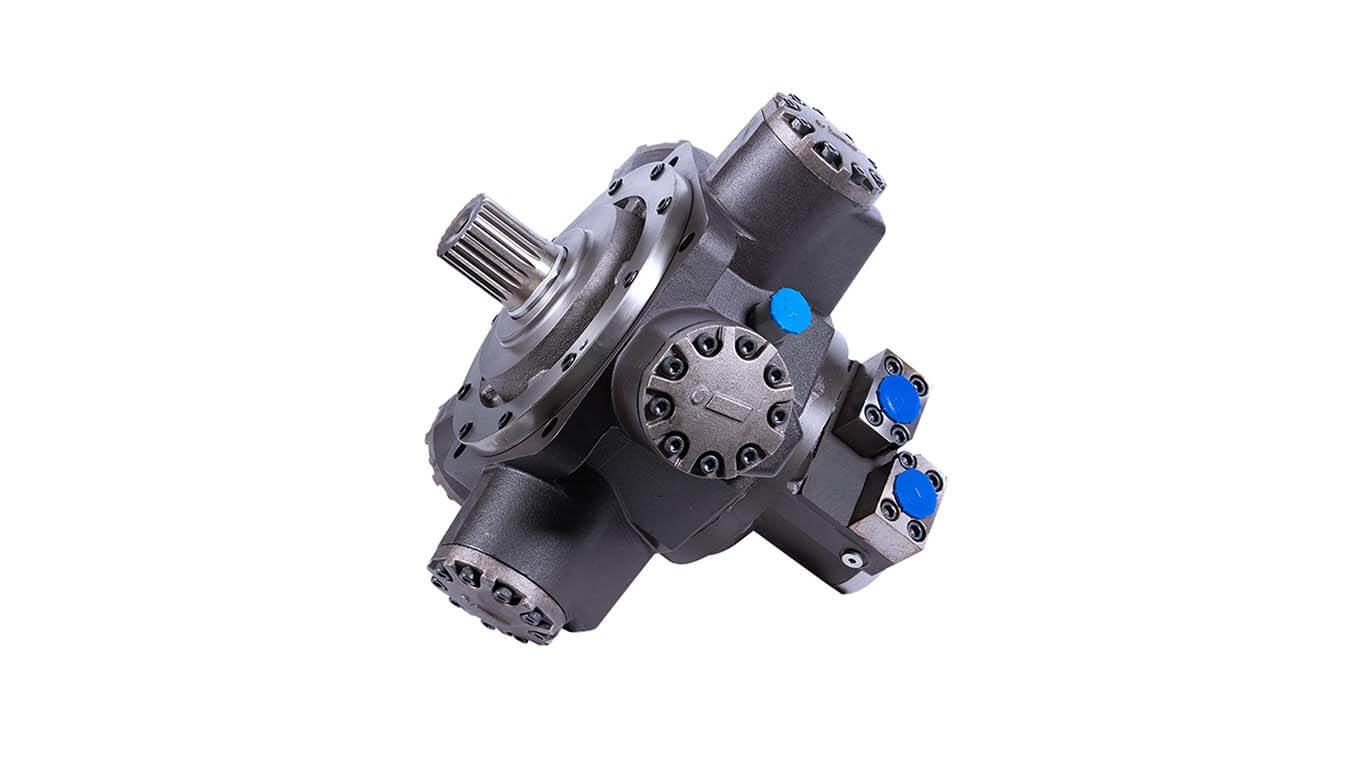

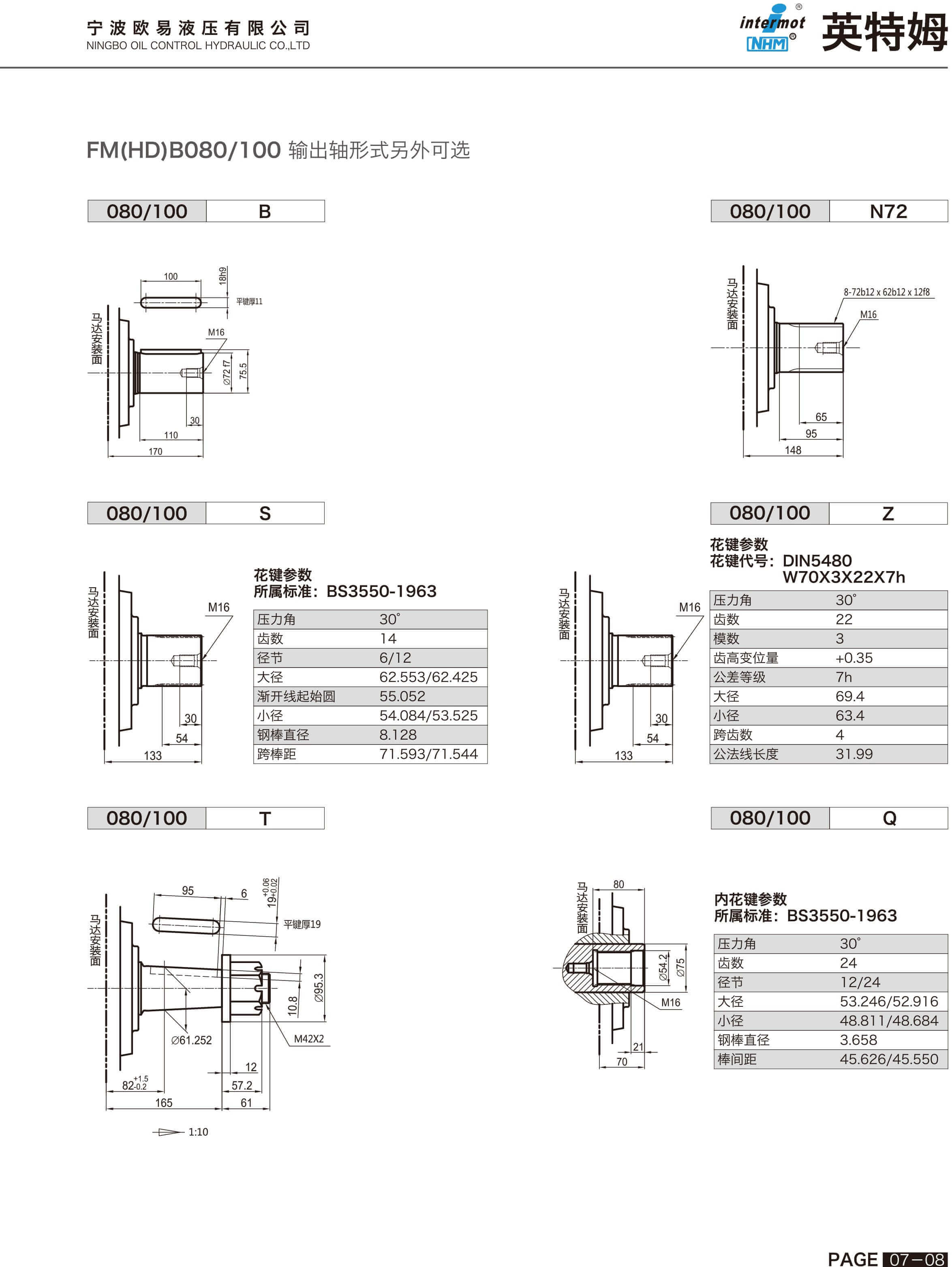

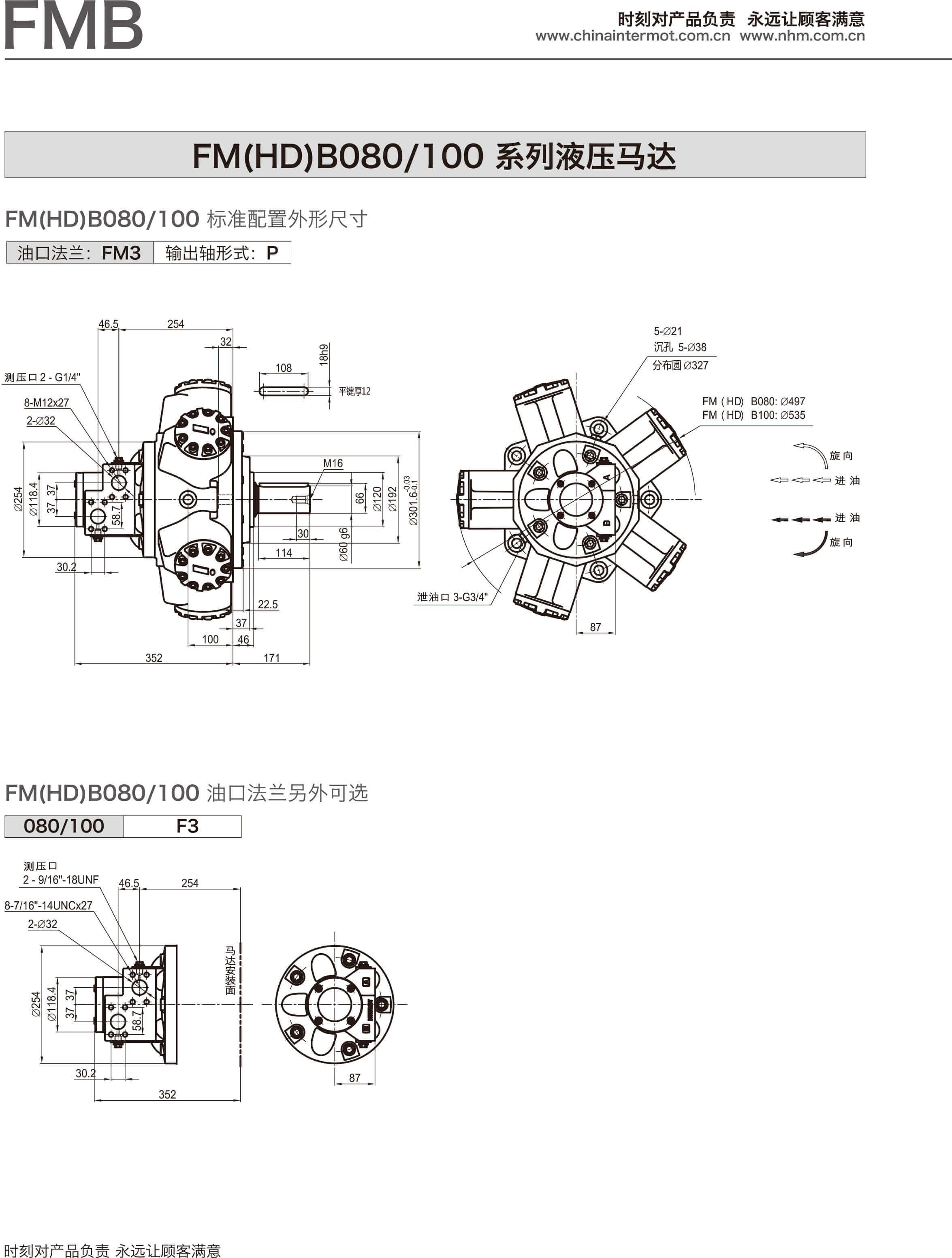

FMB080-1000FM(HD)-B080-100-(2).jpg9882129303514530090144

10882129334215930090144
FMB080-1250FM(HD)-B080-100-(2).jpg12372129380018128090144

138521294255203260100144
FMB100-1650FM(HD)-B080-100-(2).jpg163021295007238240100144

145921294482213300100235

162121294980237270110235

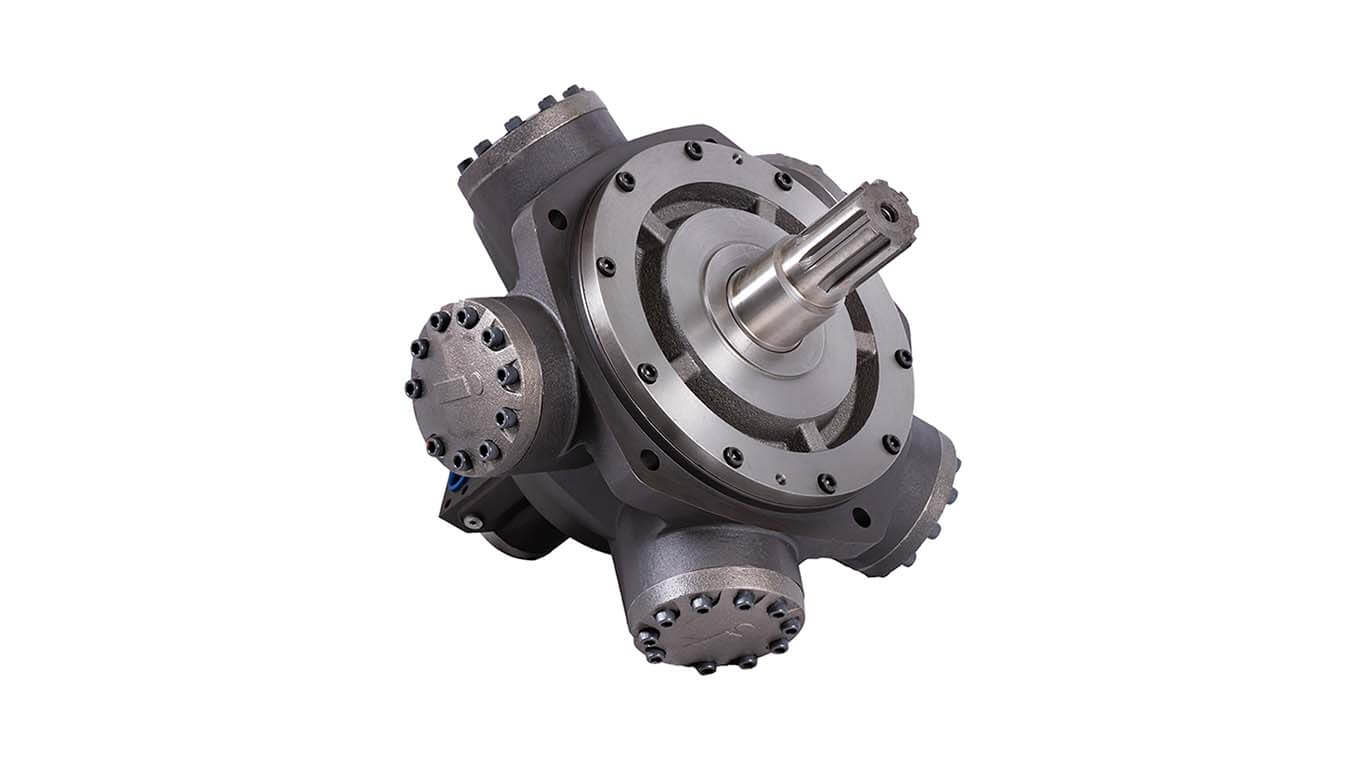

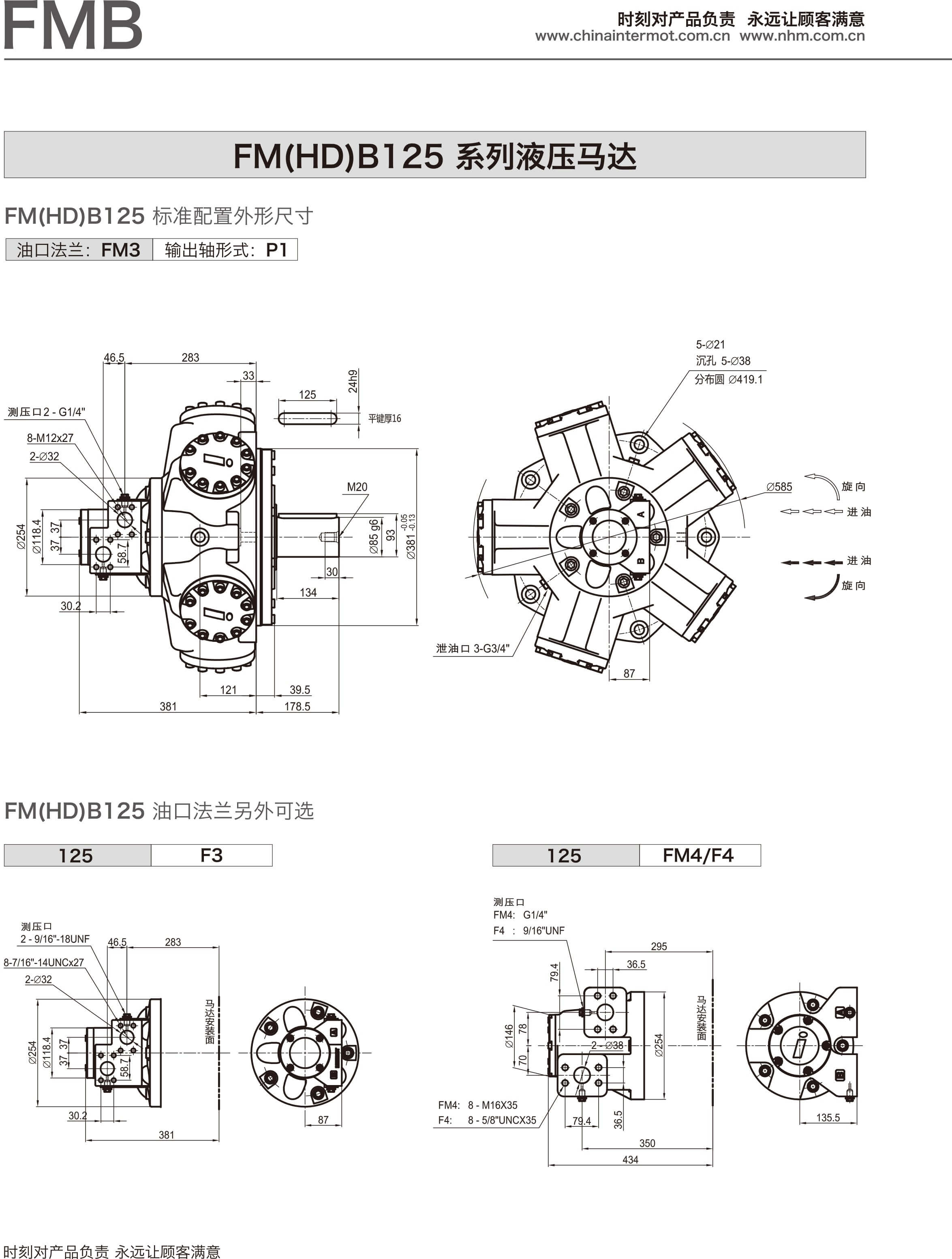

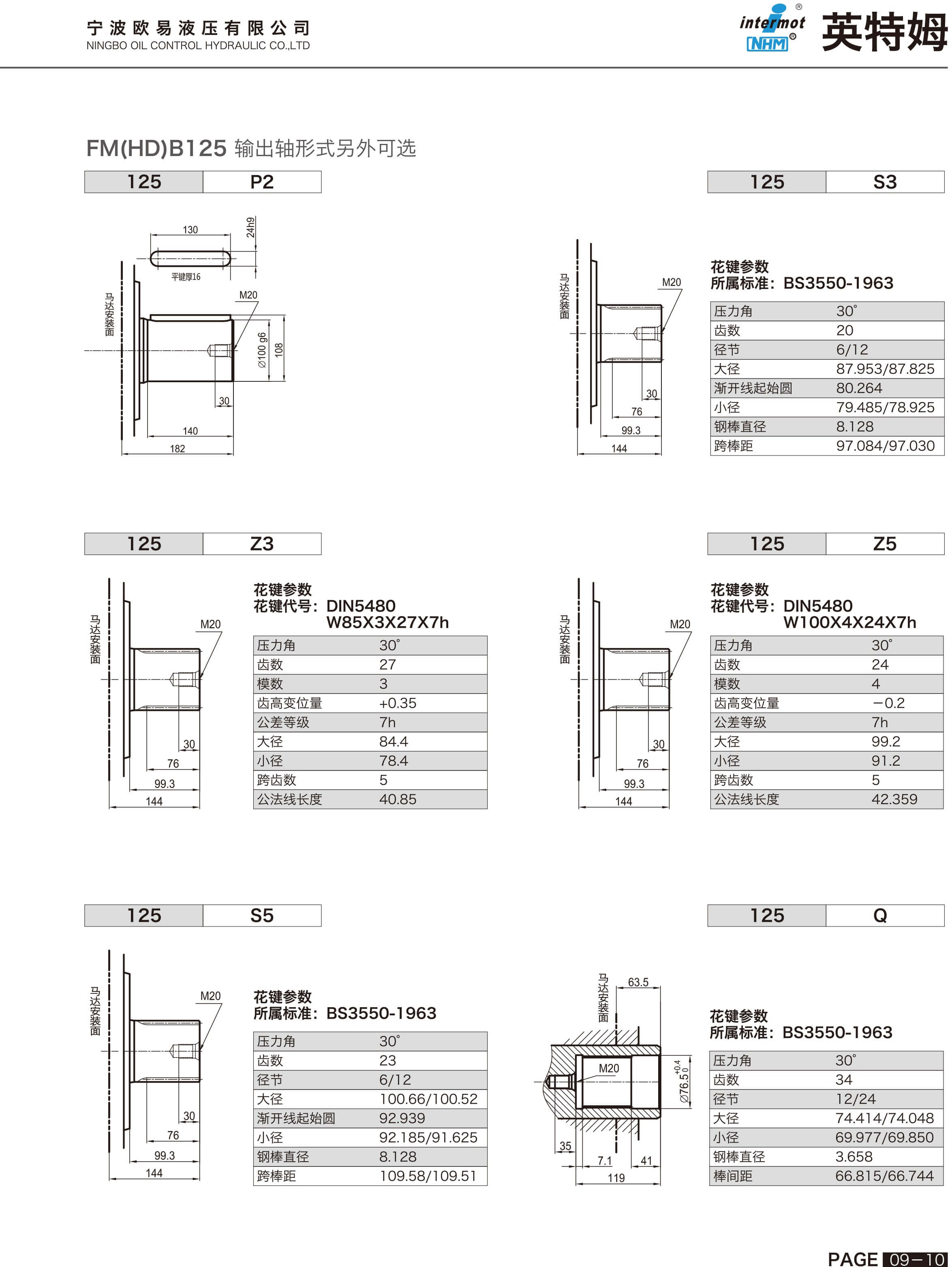

FMB125-1800FM(HD)-B125.jpg186421295726273235110235

247021297471356220115285

275721298469403195120285

308021299461451175120285

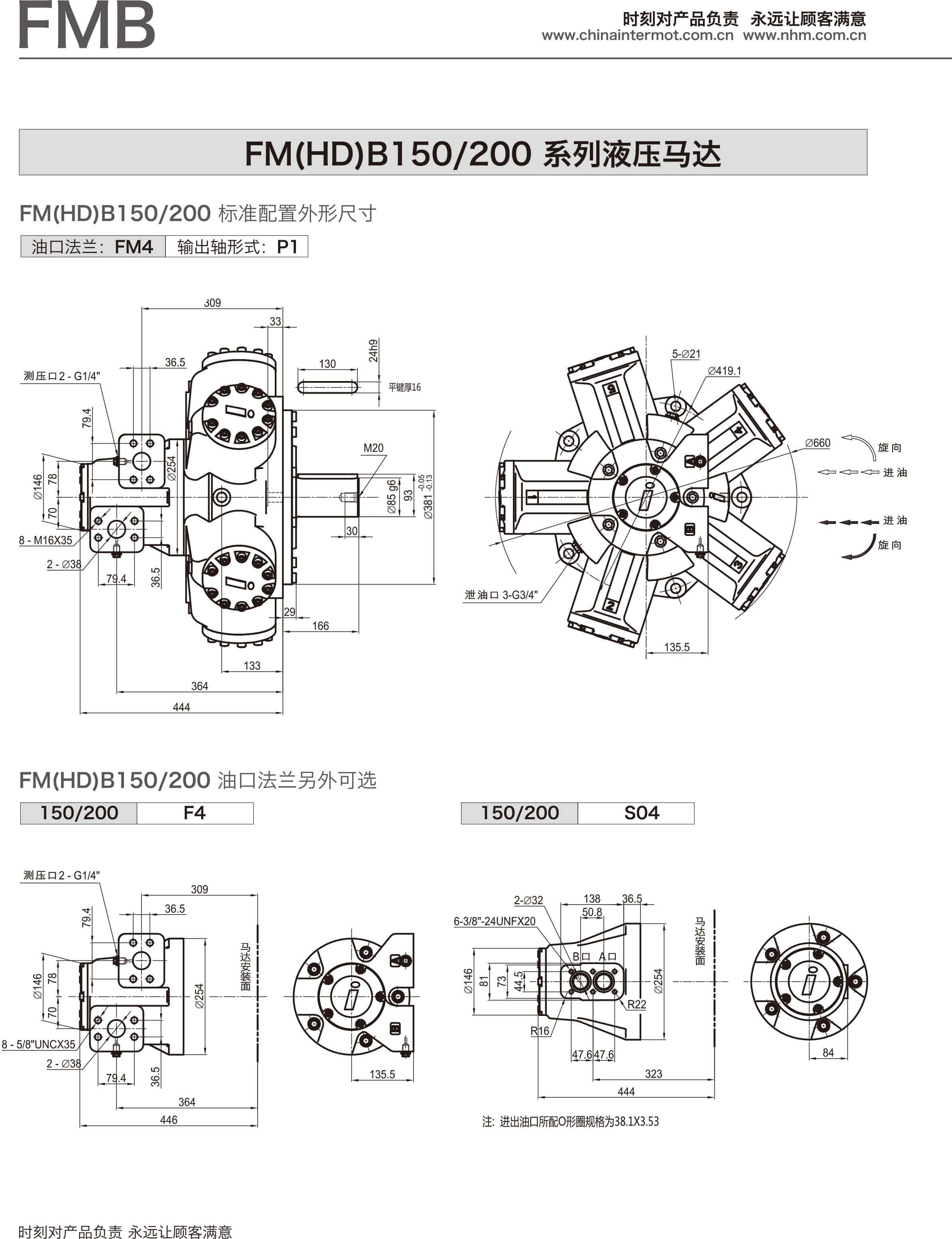

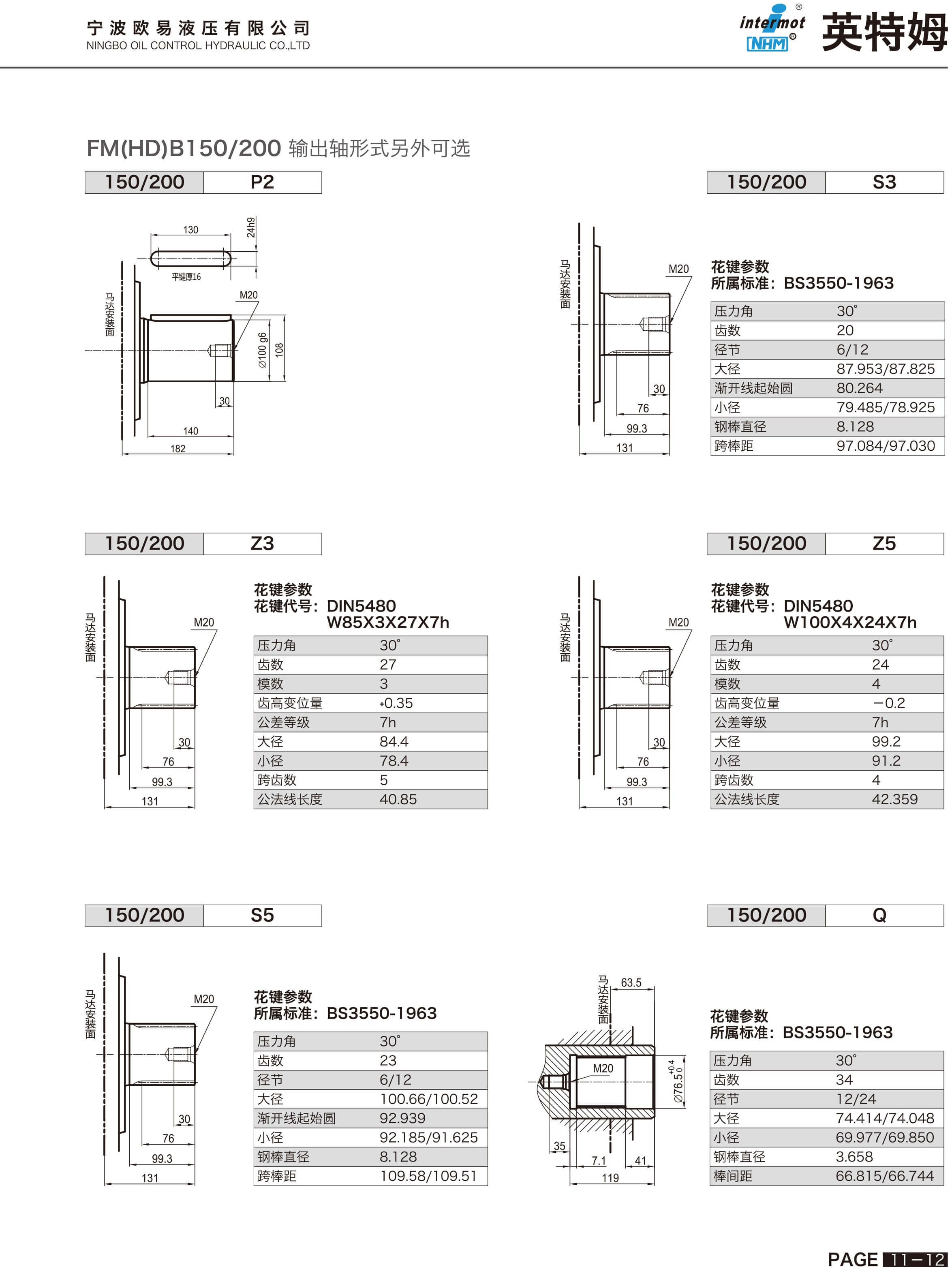

FMB200-3600FM(HD)-B150-200.jpg364818218192512145120285

3291212910110481160120420

3575212910982523145126420

3973212912205581130126420

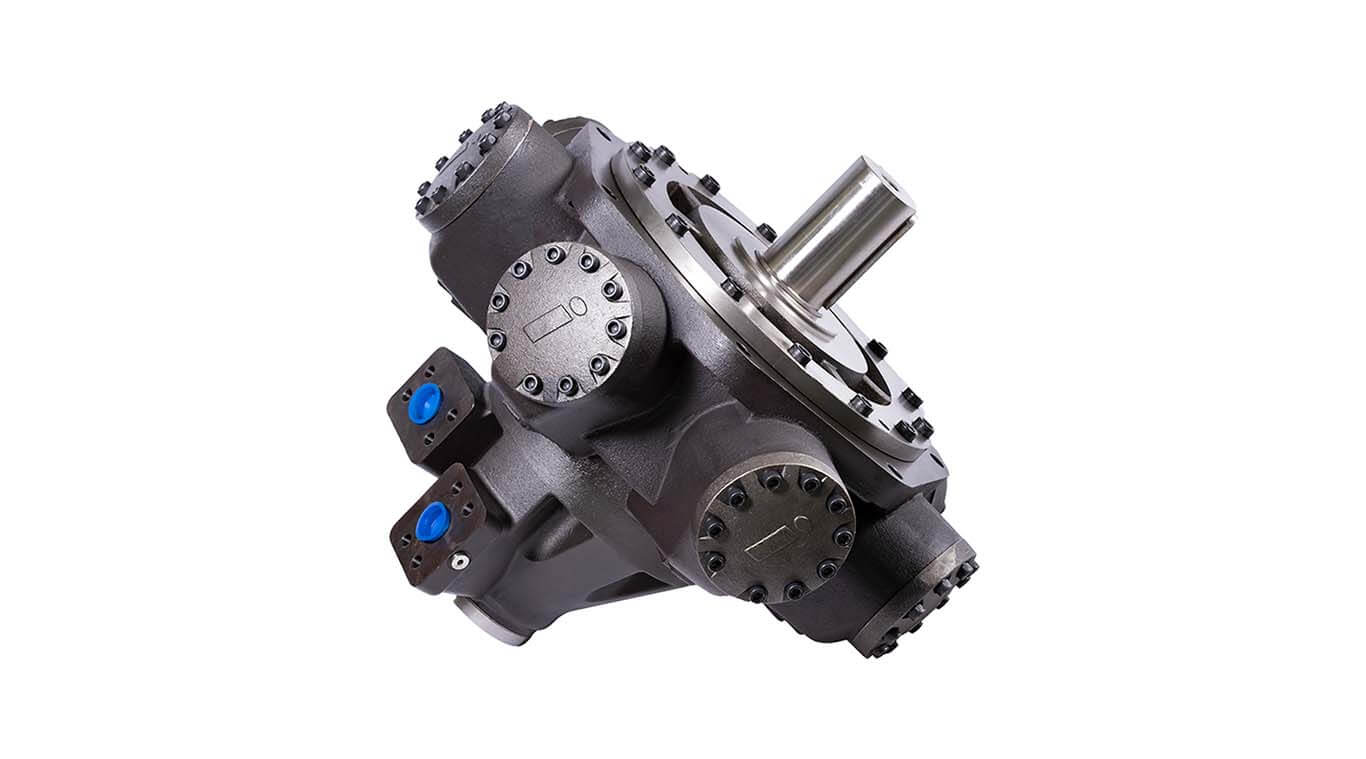

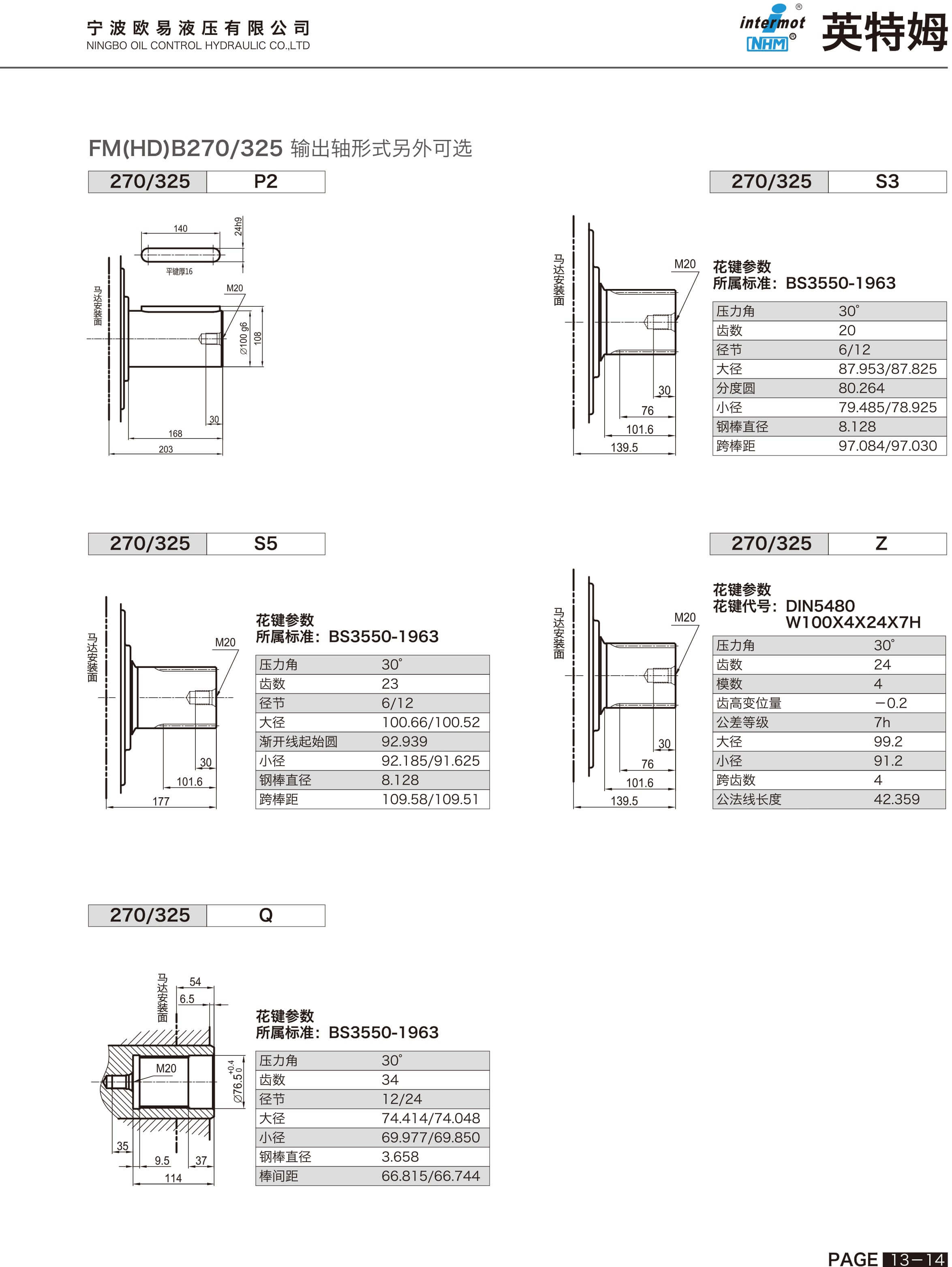

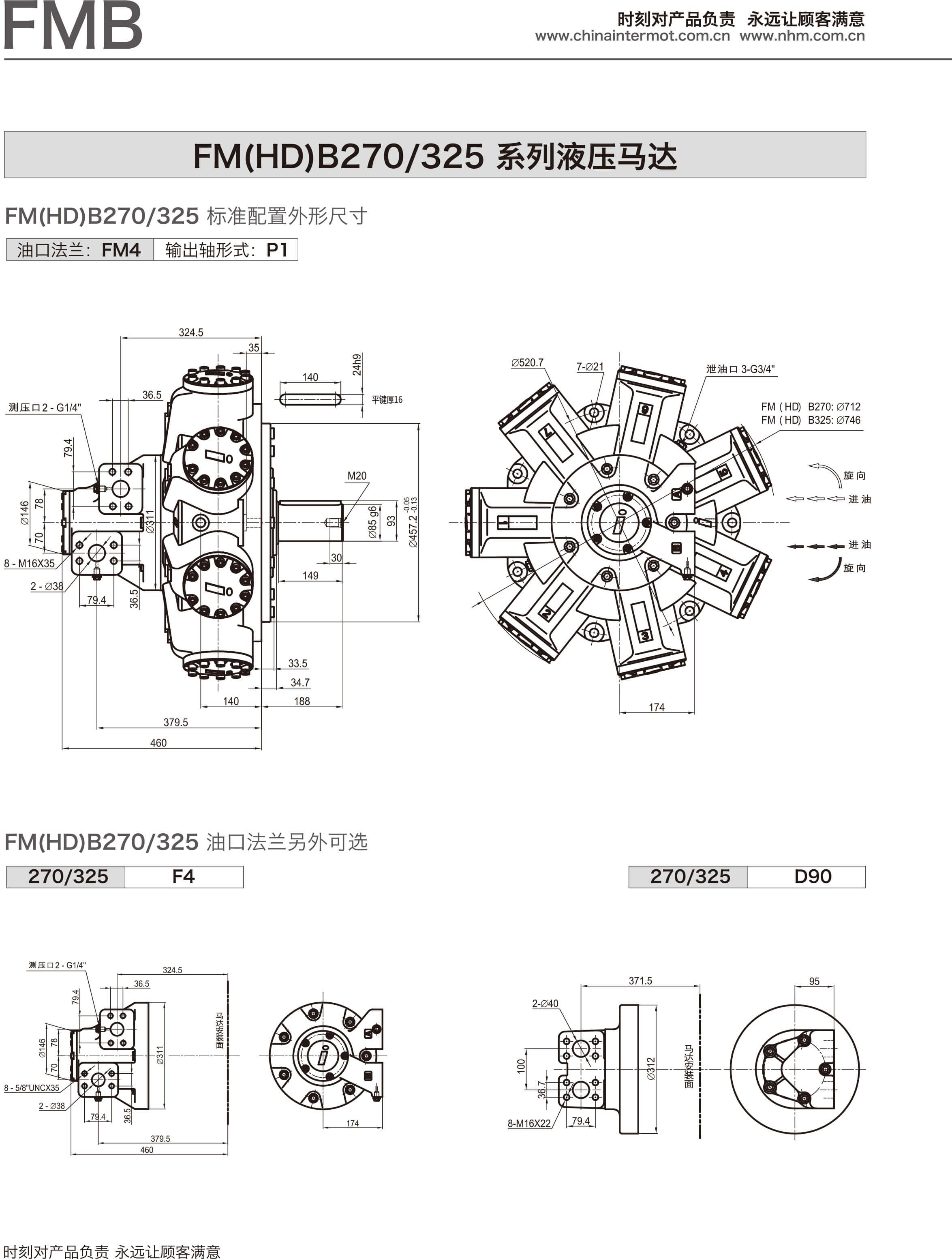

FMB270-4300FM(HD)-B270-325.jpg4313212913249631120126420

4538212913940664115126430

4492212915335730105126430
FMB325-5300FM(HD)-B270-325.jpg5310212916312777100126430

5510212916926806145175495

5996212918419877135175495

6483212919915948126175495

6807212920910996120175495

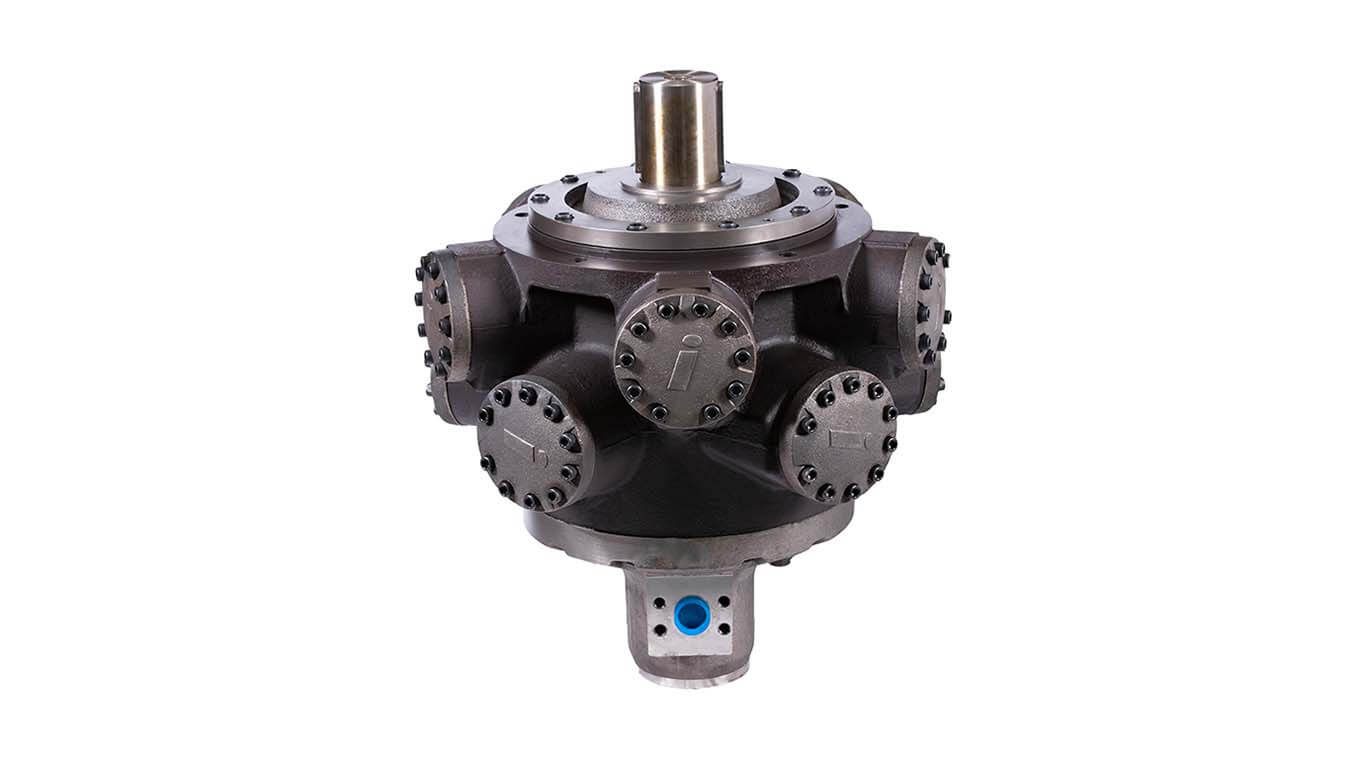

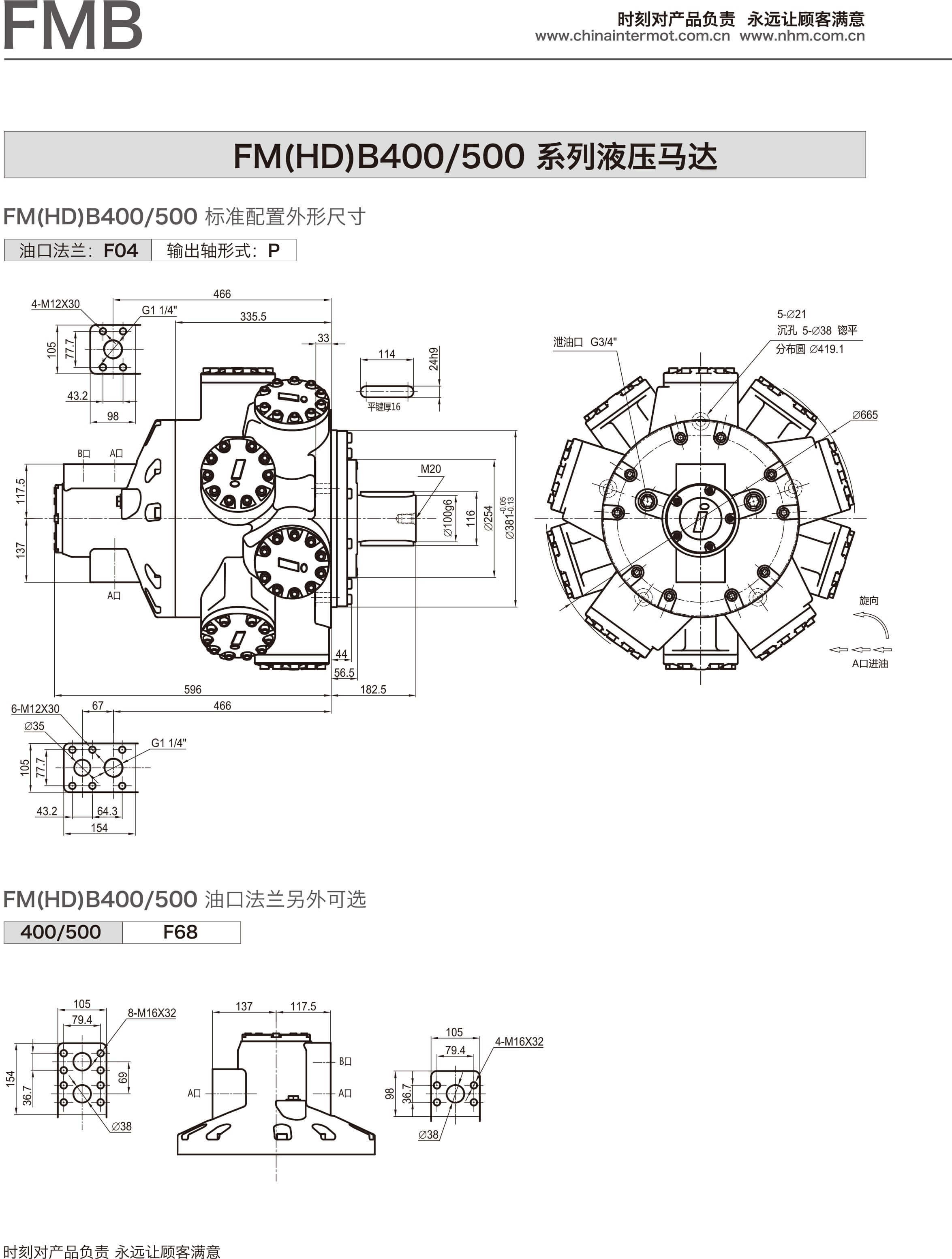

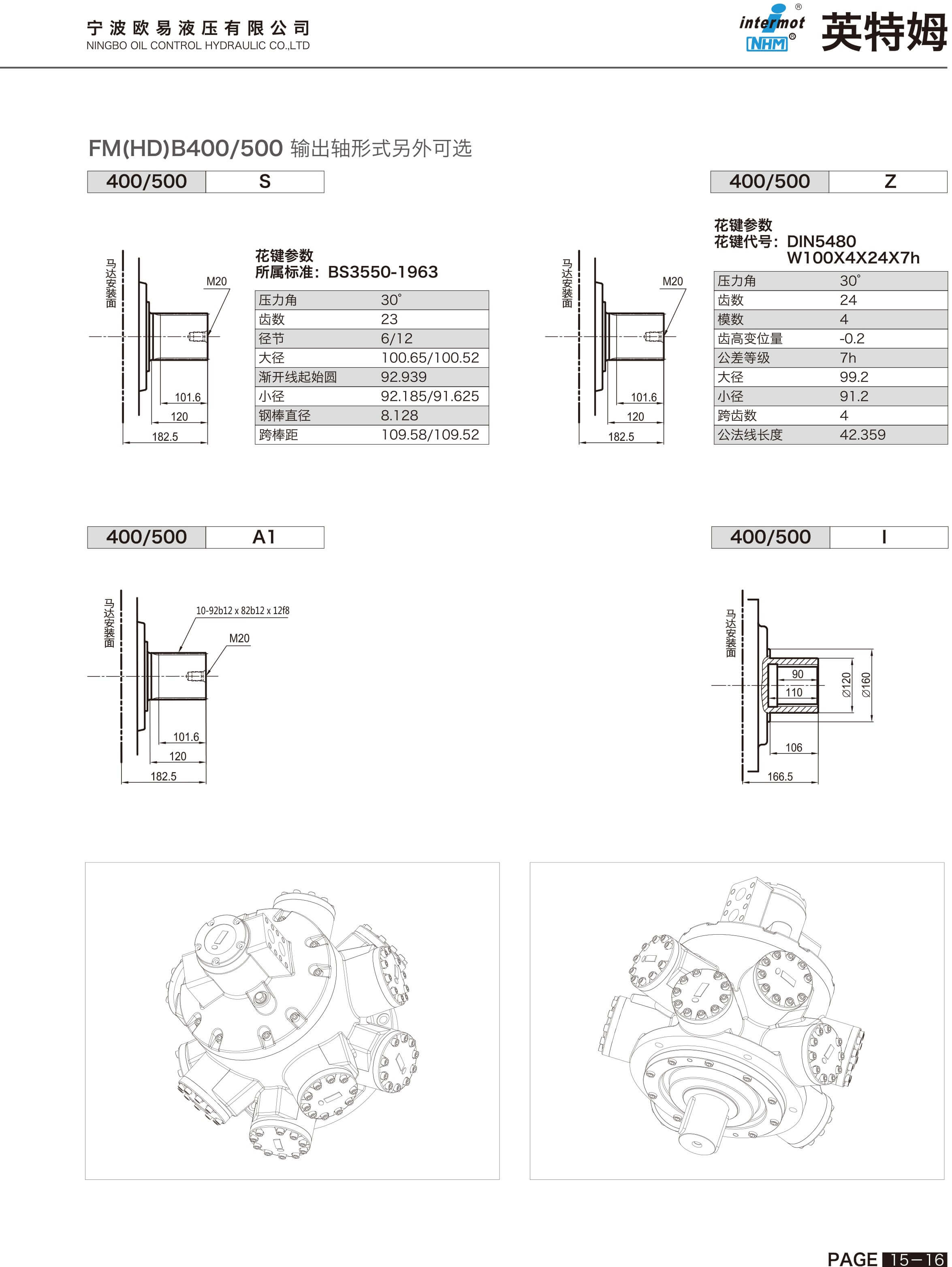

FMB500-8000FM(HD)-B400-500.jpg80061825207721154120175530

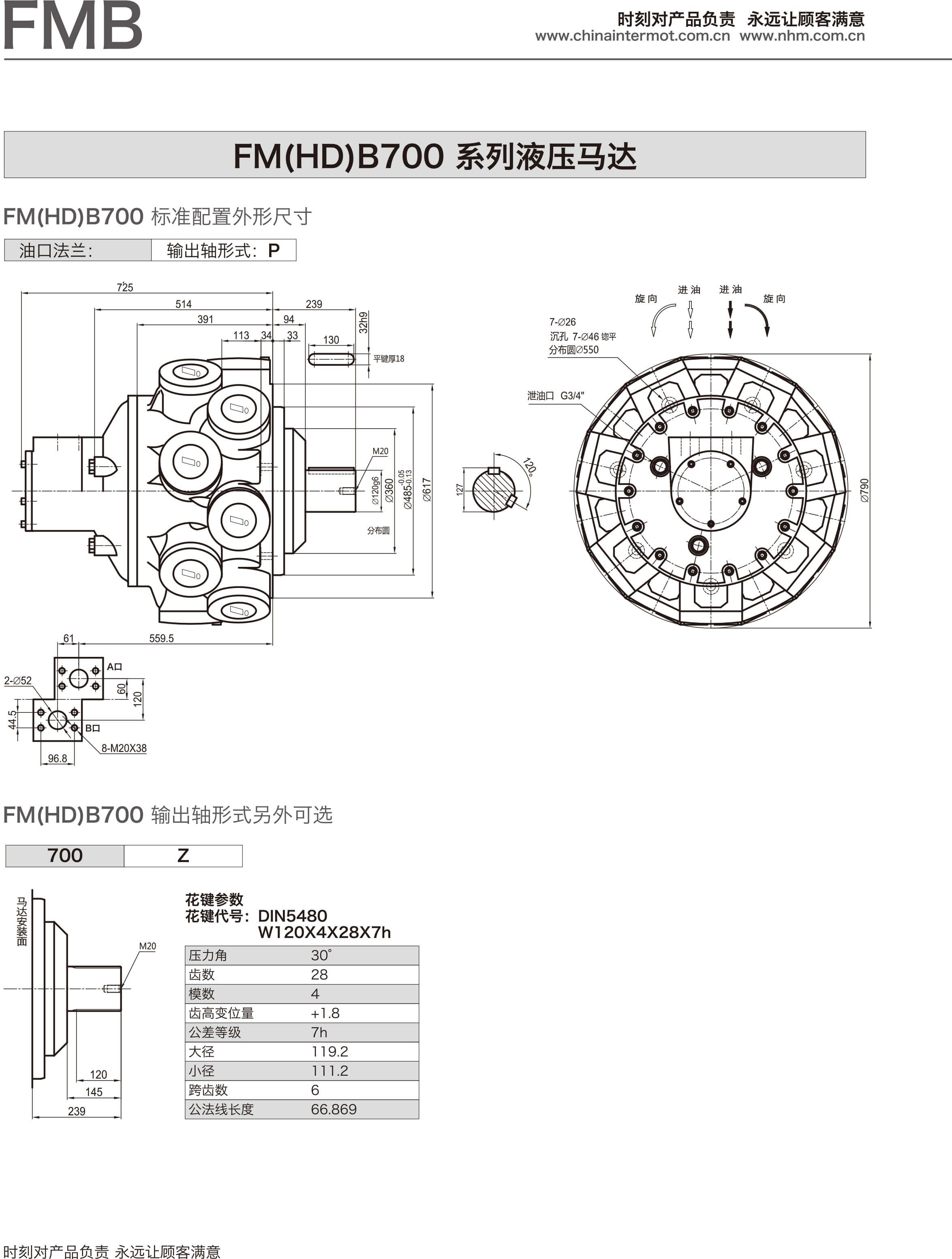

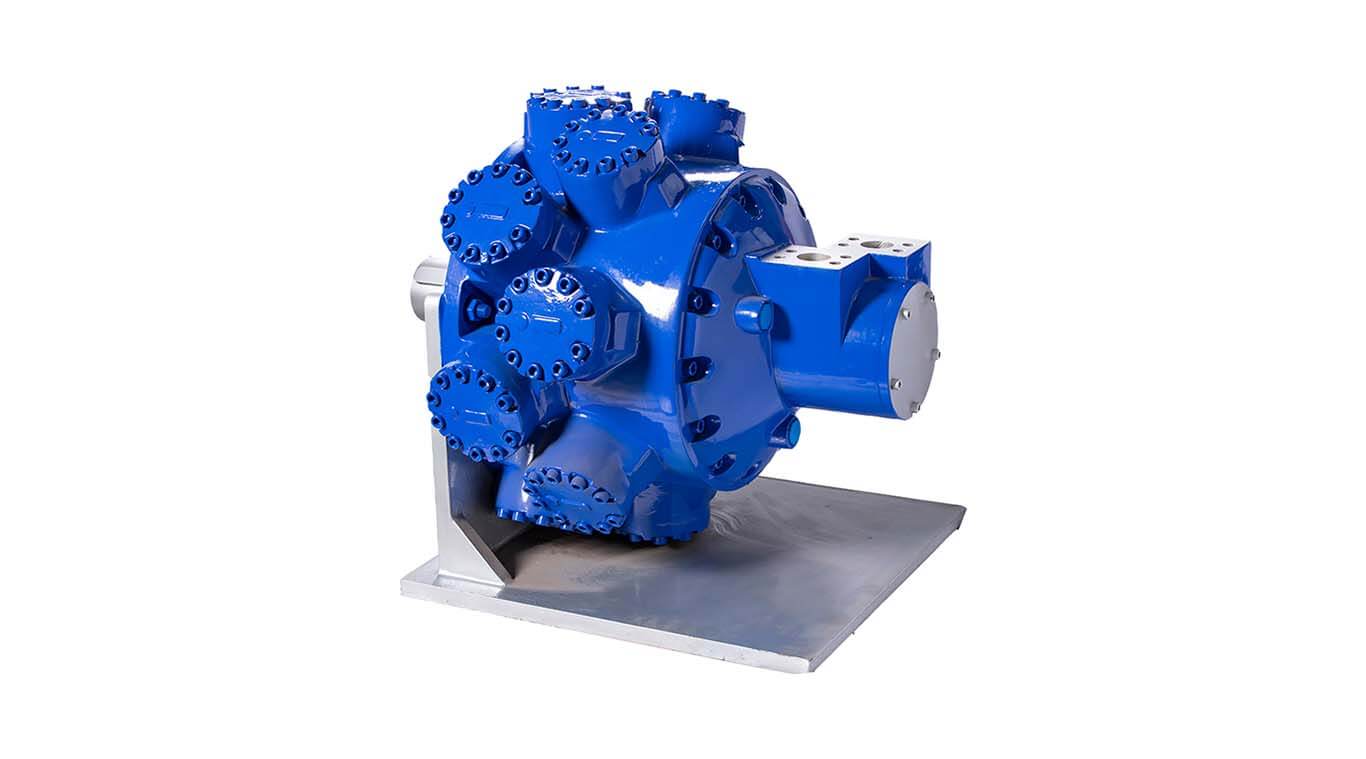

FMB700-9000F100-9000-12600.jpgFMB80-700文--36P-10.jpg908218252340013001002051000
FMB700-10000F100-9000-12600.jpgFMB80-700文--36P-10.jpg1000418252662214791002051000
FMB700-11600F100-9000-12600.jpgFMB80-700文--36P-10.jpg1159018252986216591002051000
FMB700-12600F100-9000-12600.jpgFMB80-700文--36P-10.jpg1259918253353418631002051000

加载更多>>

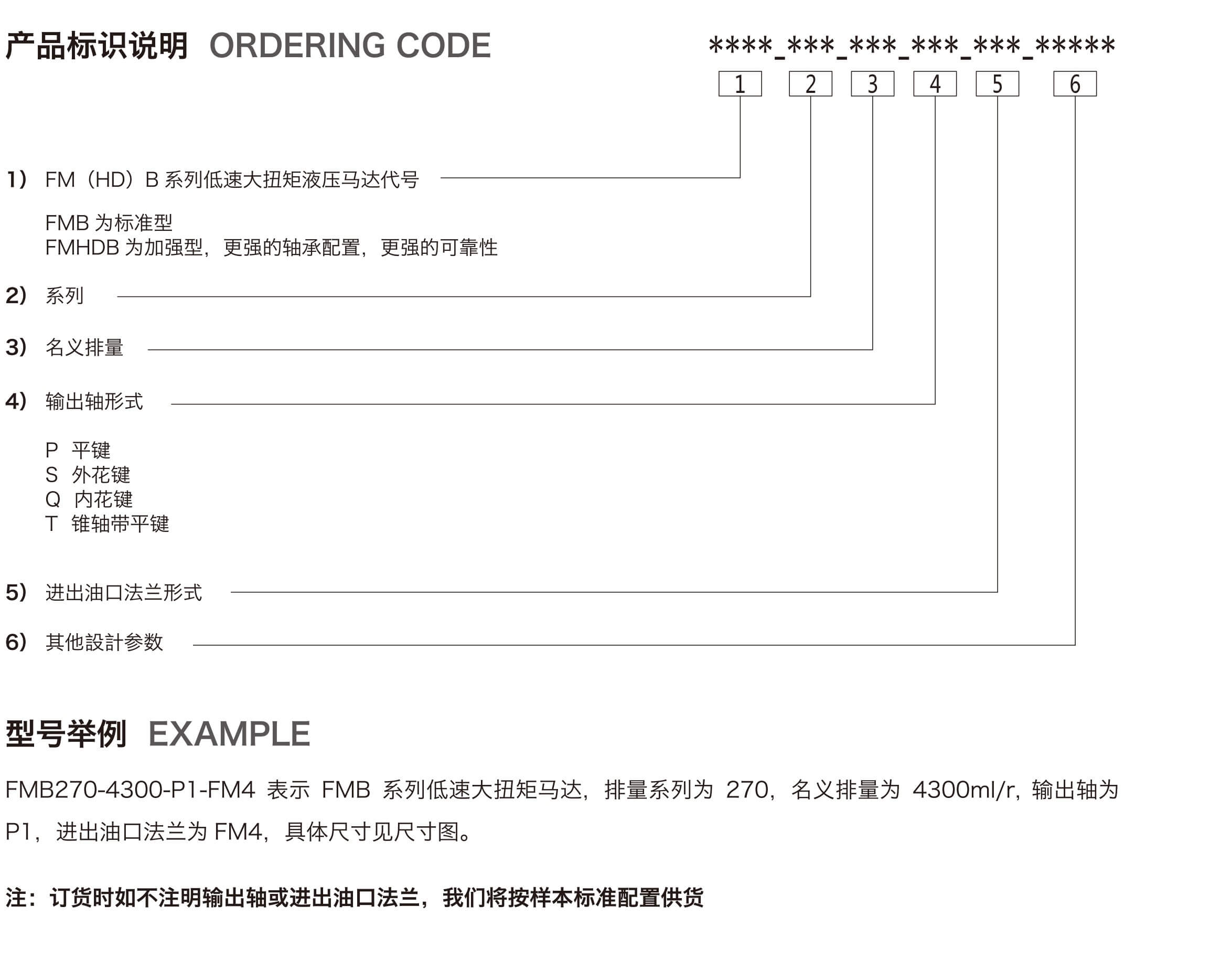

产品标识说明

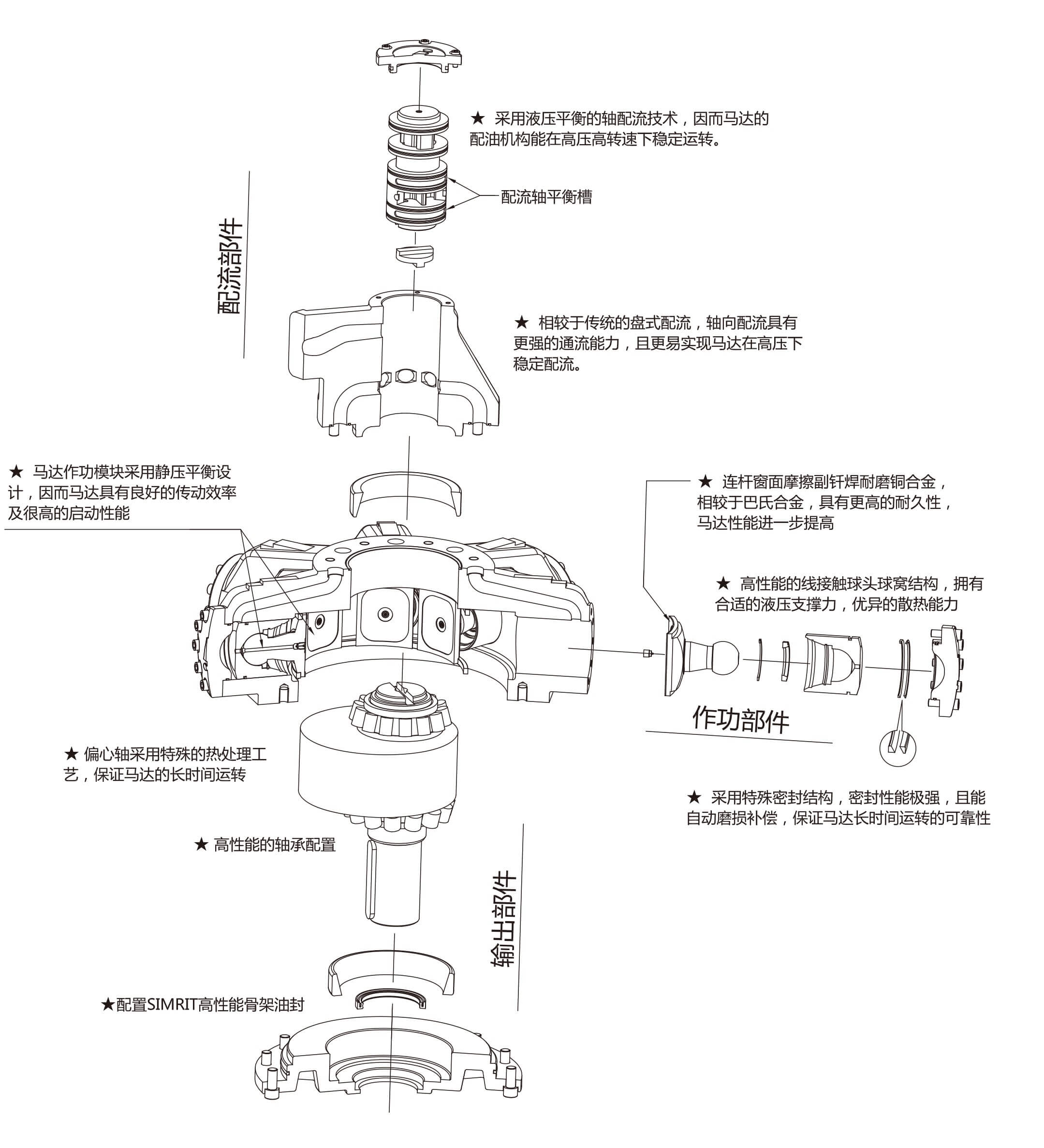

结构特点


计算公式

① 液压马达的实际输出扭矩:M=0.159(P1-P2)V·ηm(N.m)
式中:P1、P2---------------------分别为液压马达的入口和出口压力(MPa)
V---------------------------------------------------------液压马达的排量(ml/r)
ηm----------------------------------------------------液压马达机械效率(%)

② 液压马达输出功率:
N=(M·n)/9950(kW)N=[q(P1-P2)/60000]·ηm·ηv(kW)
式中:n--------------------------------------------------液压马达的转速(r/min)
q----------------------------------------------------输入液压马达的流量(ml/min)
ηv------------------------------------------------------液压马达容积效率(%)

③ 液压马达的转速:
n=q/V·ηv(r/min)
