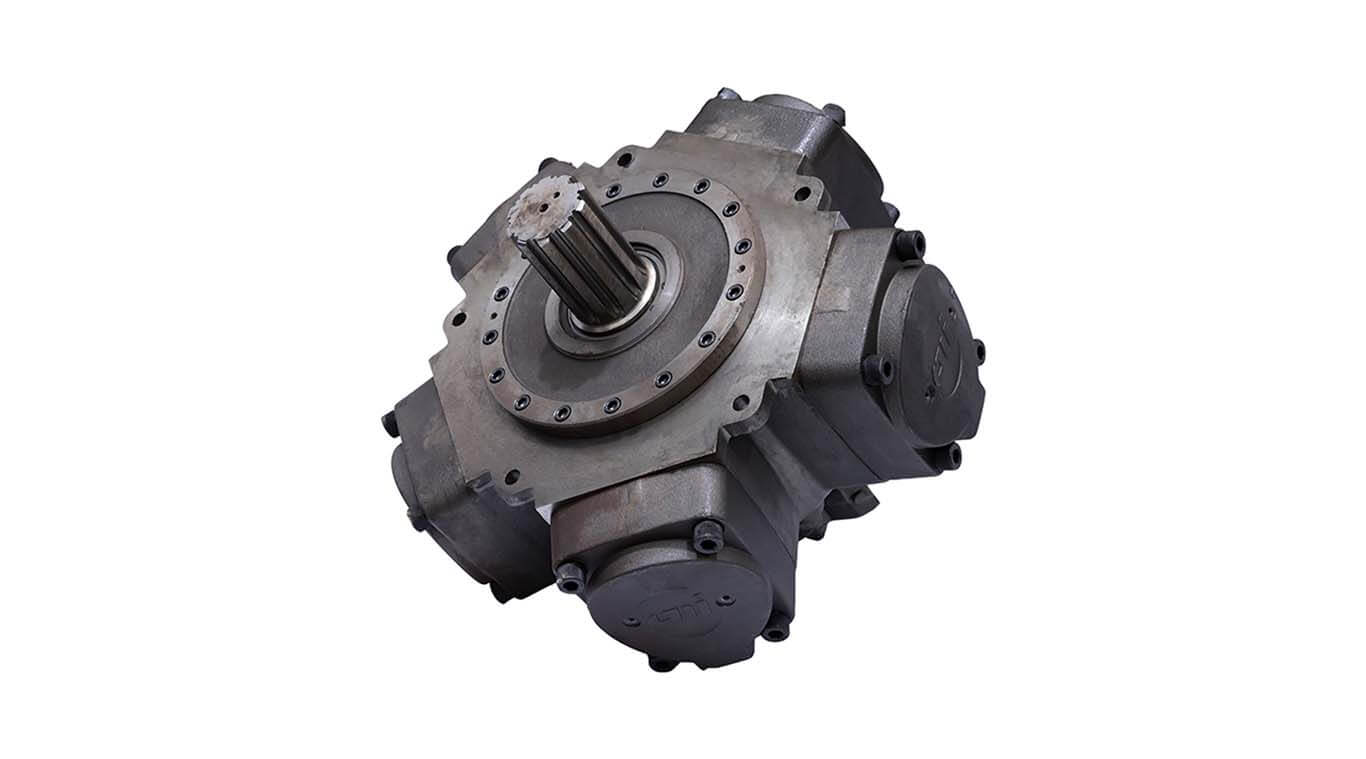

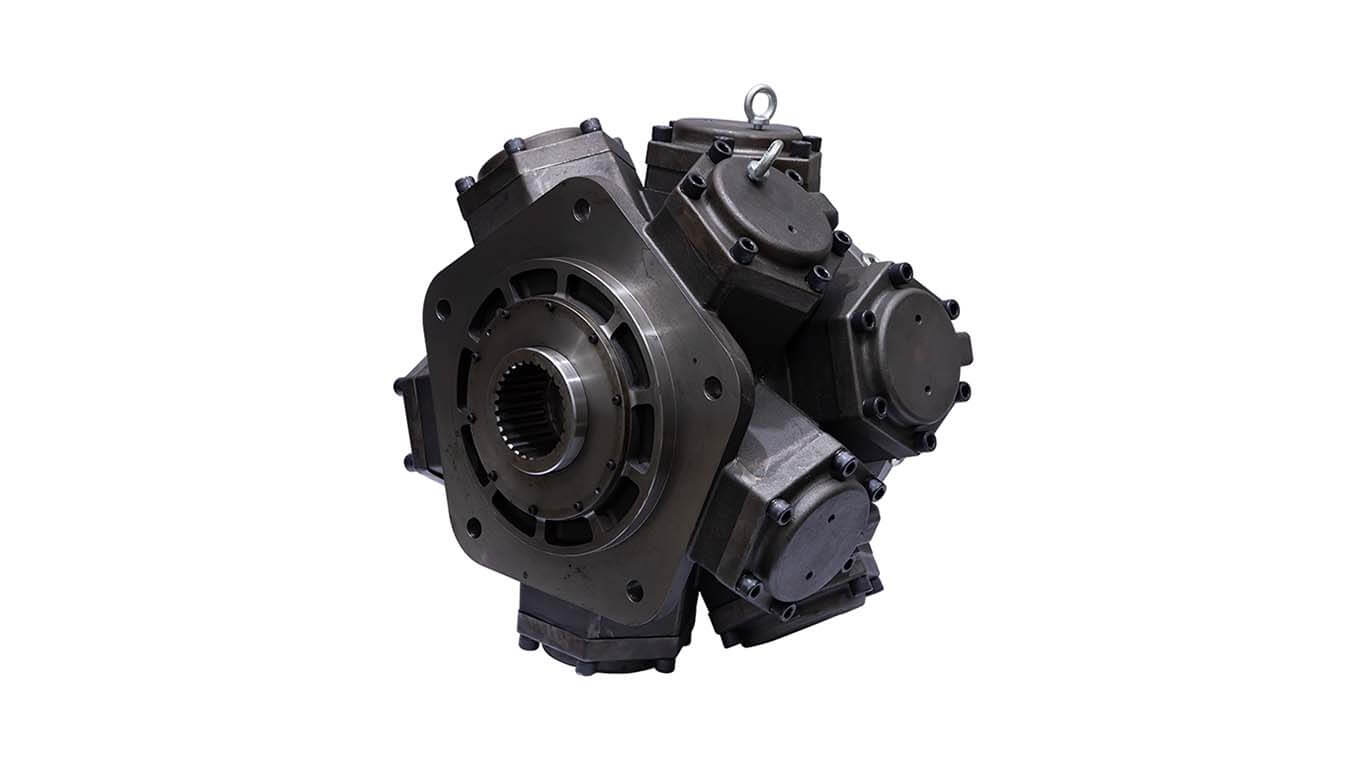

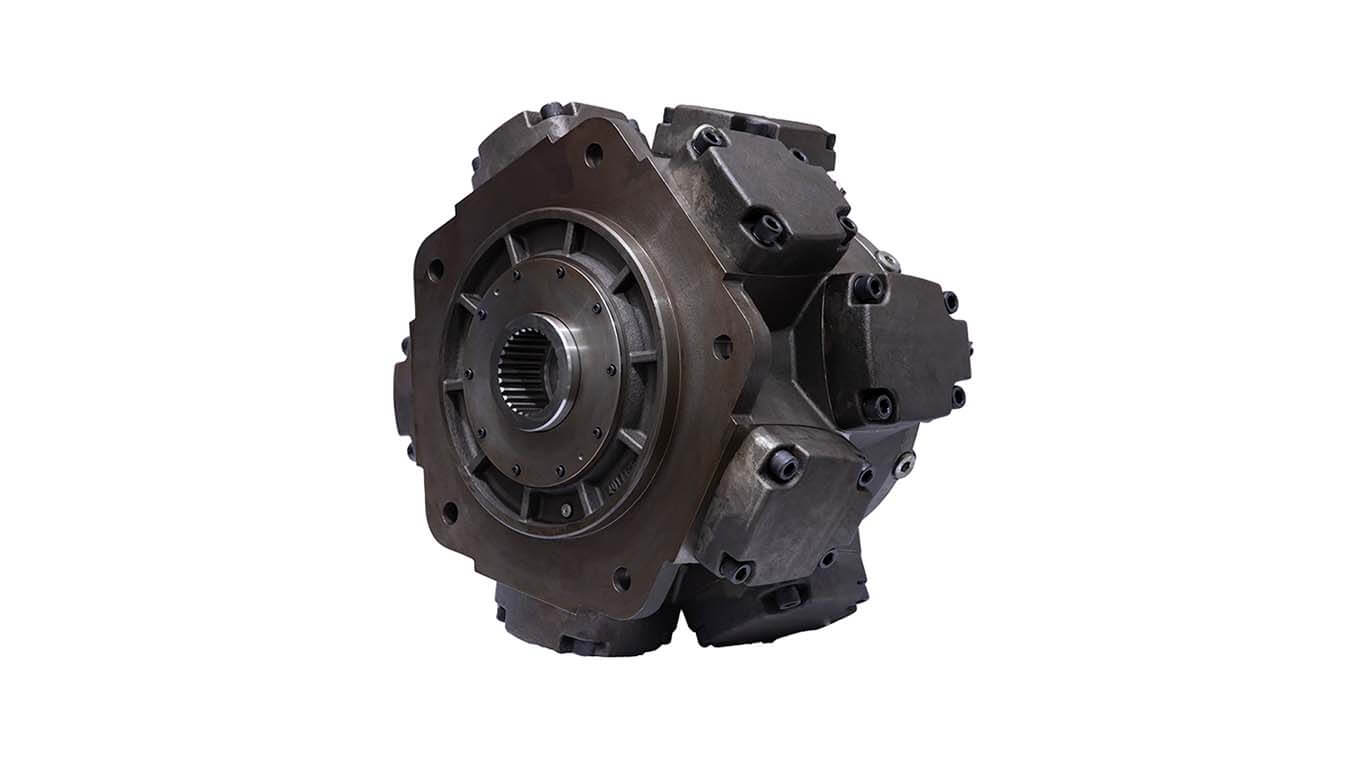

  • CM 系列

    CM系列液压马达是我公司推出的新型结构液压马达,该系列马达具有可靠性好、效率高、寿命长、噪音低、排量大、转速范围宽等优点,可广泛运用于船舶、塑料机械、矿山、冶金、石油、煤矿、地质勘探等领域的液压系统中。

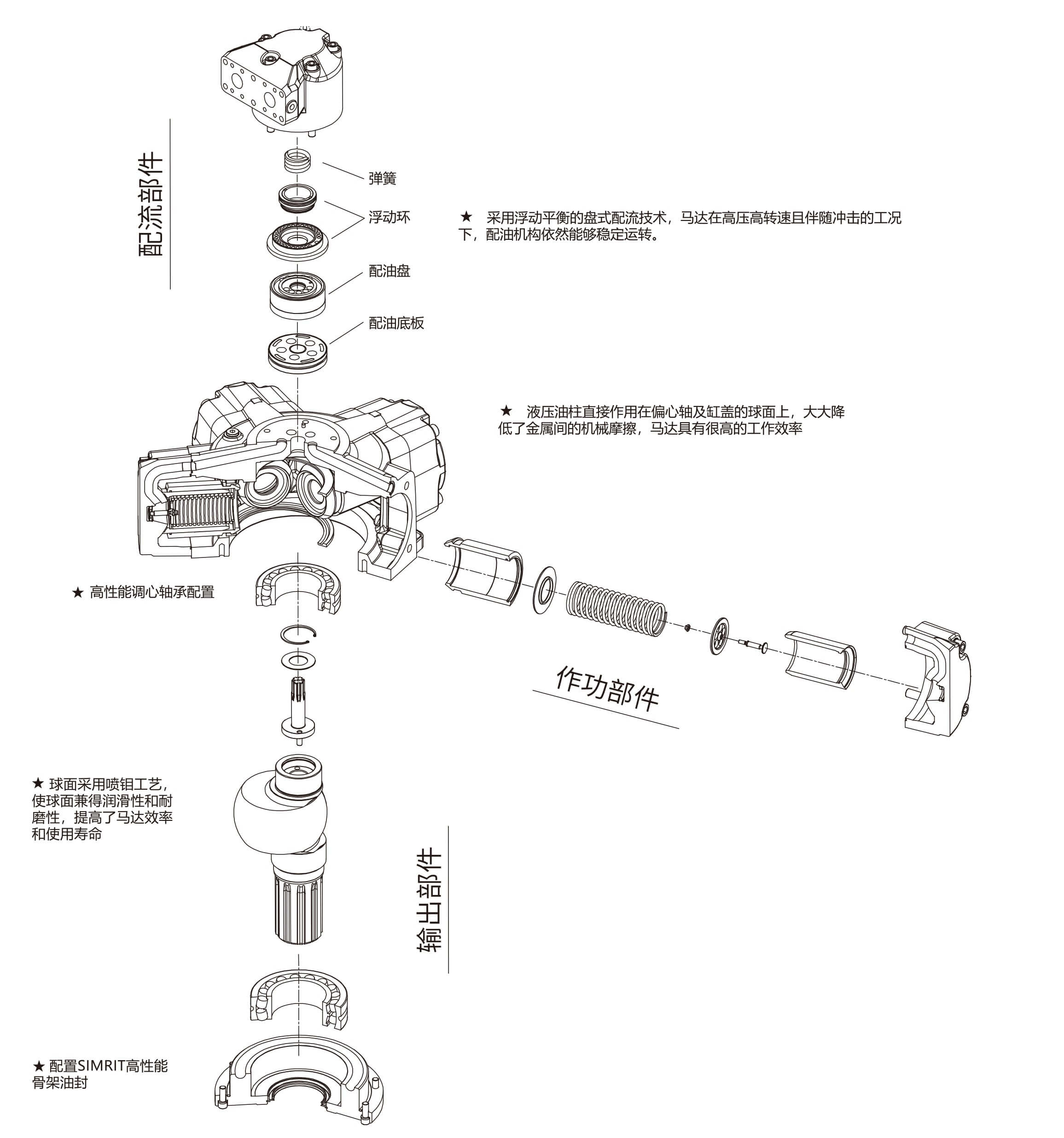

产品特点

1.采用浮动平衡的盘式配流技术,马达在高压高转速且伴随冲击的工况下,配油机构依然能够稳定运转。

2.液压油柱直接作用在偏心轴及 缸盖的球面上,大大降低了金属间的机械摩擦,马达具有很高的工作效率

3.球面采用喷钼工艺,使球面兼得润滑性和耐磨性,提高了马达效率和使用寿命


  • 应用范围

    可广泛应用于船舶、塑料机械、矿山、建筑冶金、石油、煤矿、地质钻探等行业的液压传动系统中。

CM 系列

以下数据为实测所得,仅用于对产品描述及应用参考,因实际使用等诸多原因,不视为产品实际应用的性能保证。英特姆保留对样品中的产品参数、尺寸及其性能进行修改的权利,如有变更,恕不另行通知。版权所有,禁止未经过宁波欧易及英特姆公司书面授权的任何局部或整体内容复制与使用。

马达型号排量
(ml/rev)
单位扭矩
(N.m/Bar)
额定压力
(bar)
最大压力
(bar)
最大功率
(KW)
额定扭矩
(NM)
额定转速
(r/min)
最大转速
(r/min)
重量
(kg)

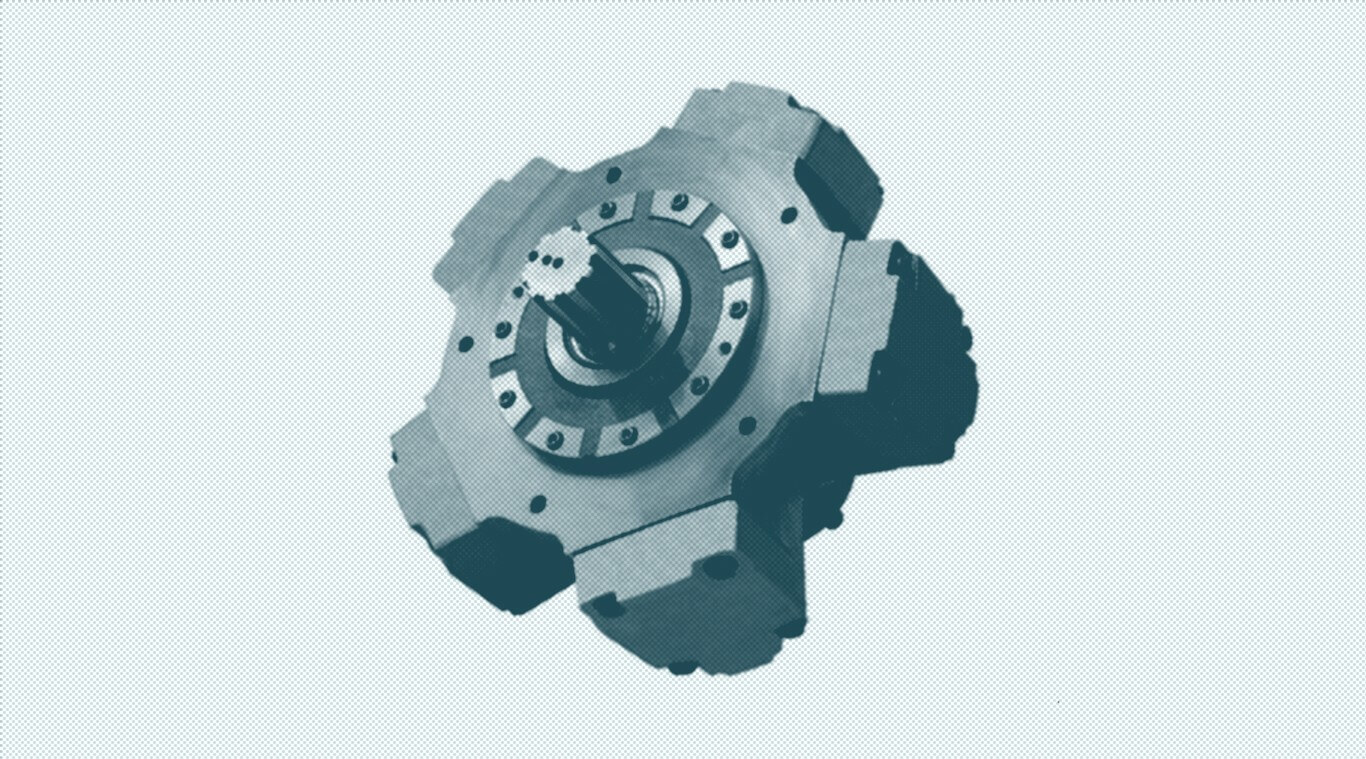

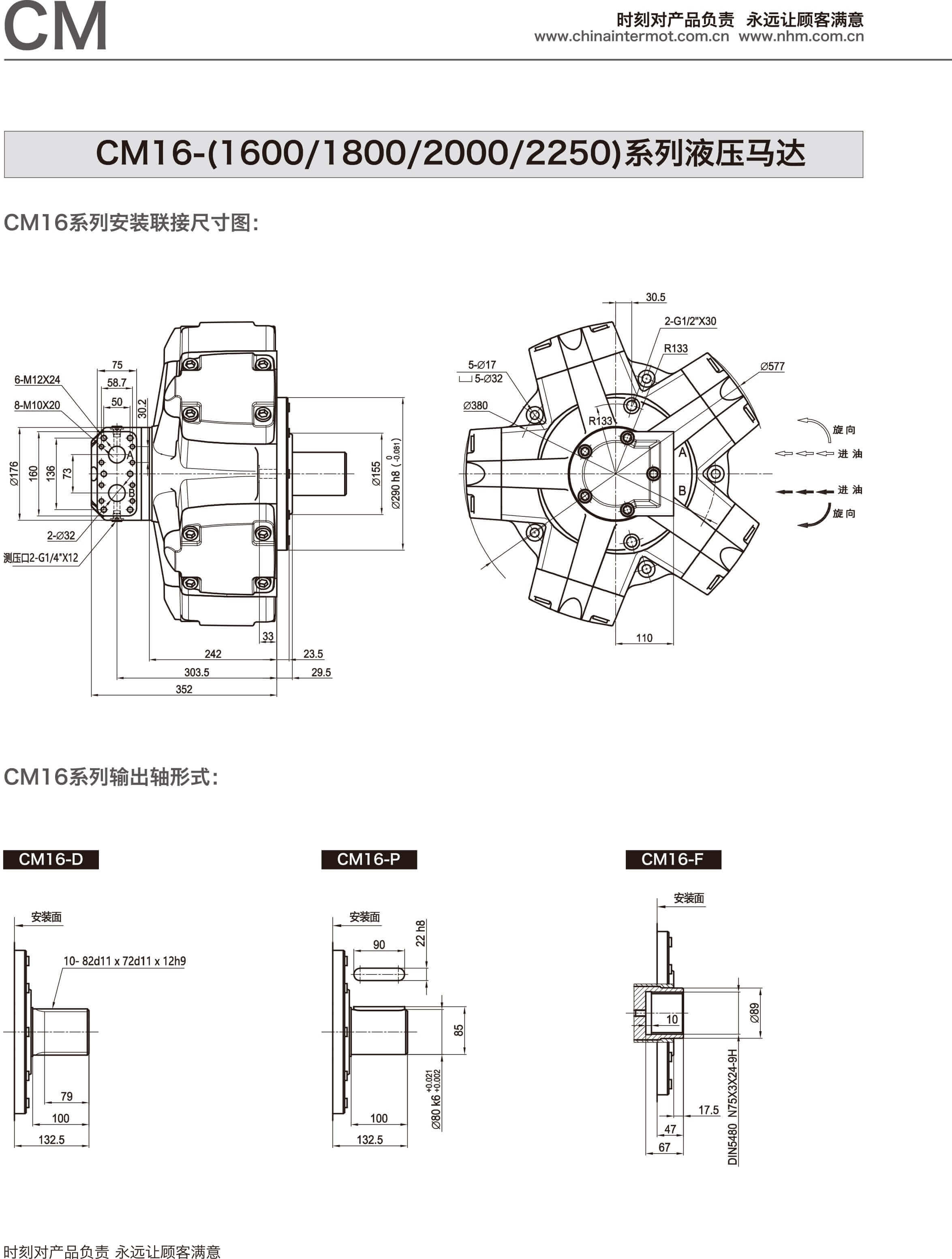

CM16系列


CM16-1600164624.92102501105221210240220
CM16-1800181627.42102501155760205235220
CM16-2000204330.92102501206480200230220
CM16-2250221333.42102501257020190220220

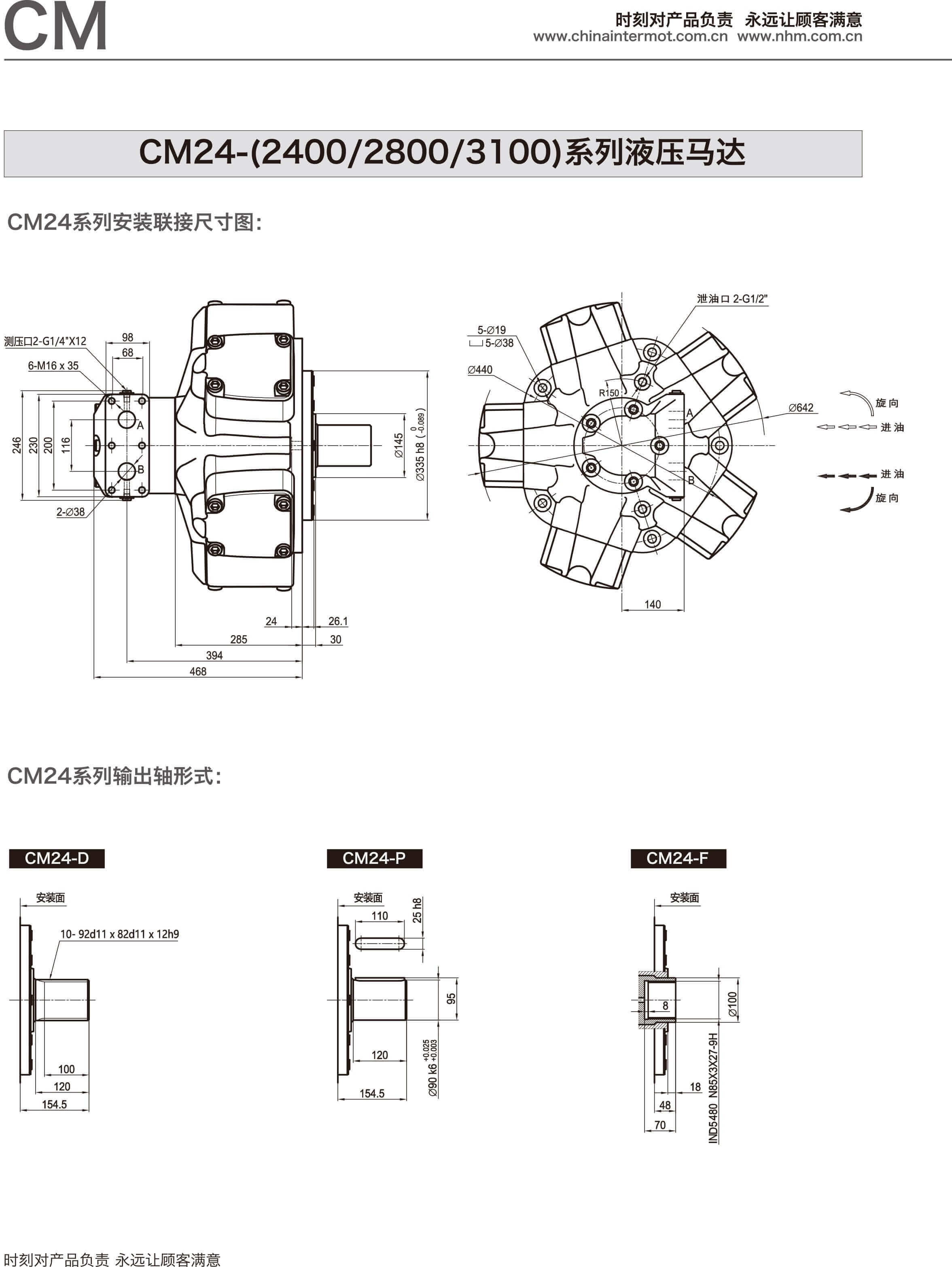

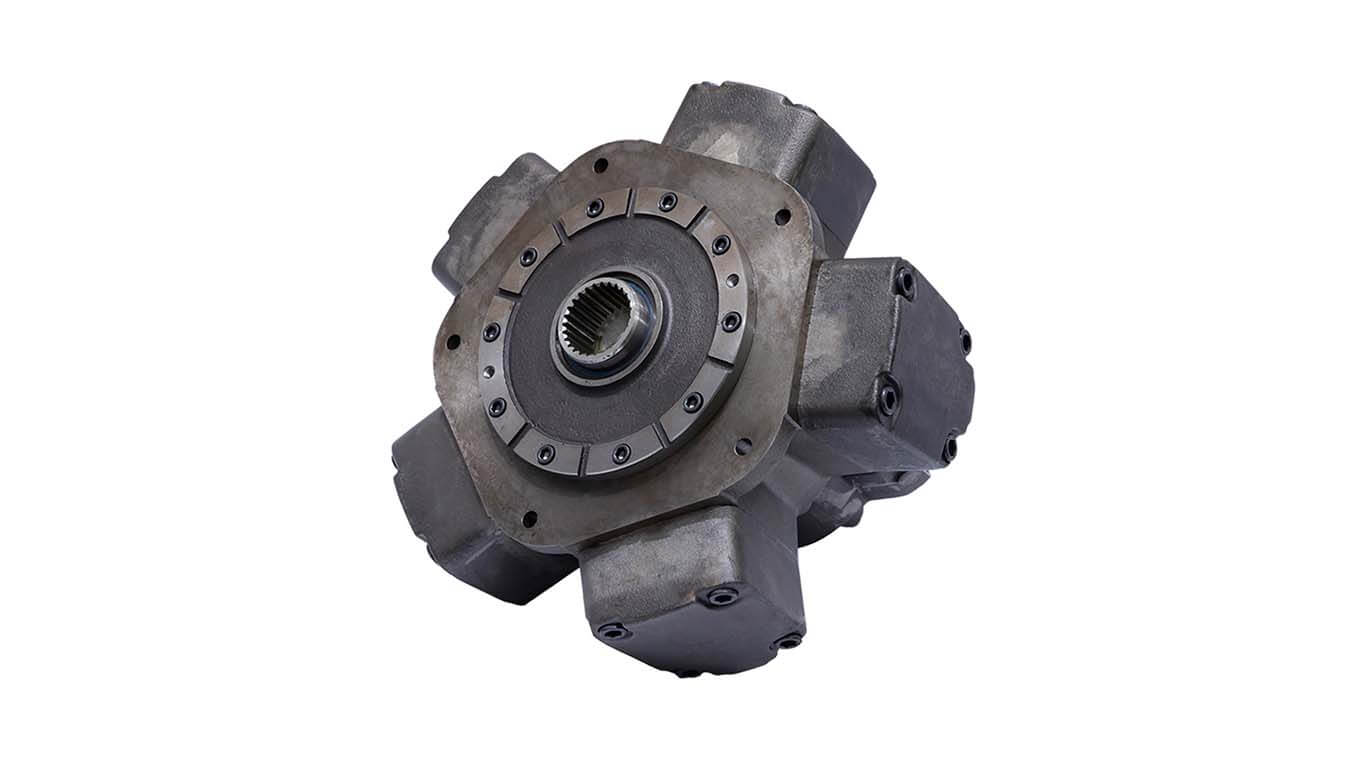

CM24-2400247637.42102501557854190210330
CM24-2800280842.42102501708907180200330
CM24-3100310446.92102501859846170190330

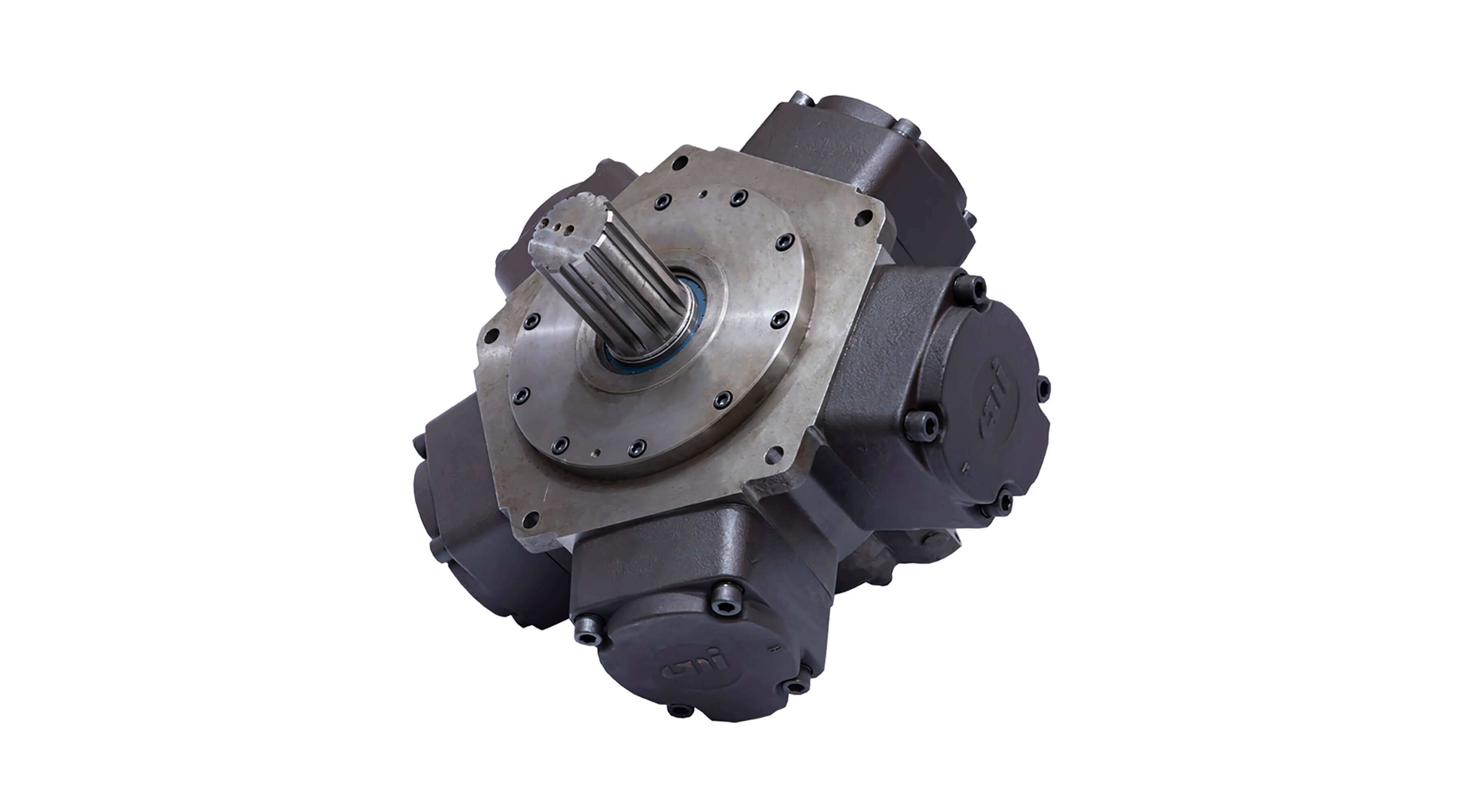

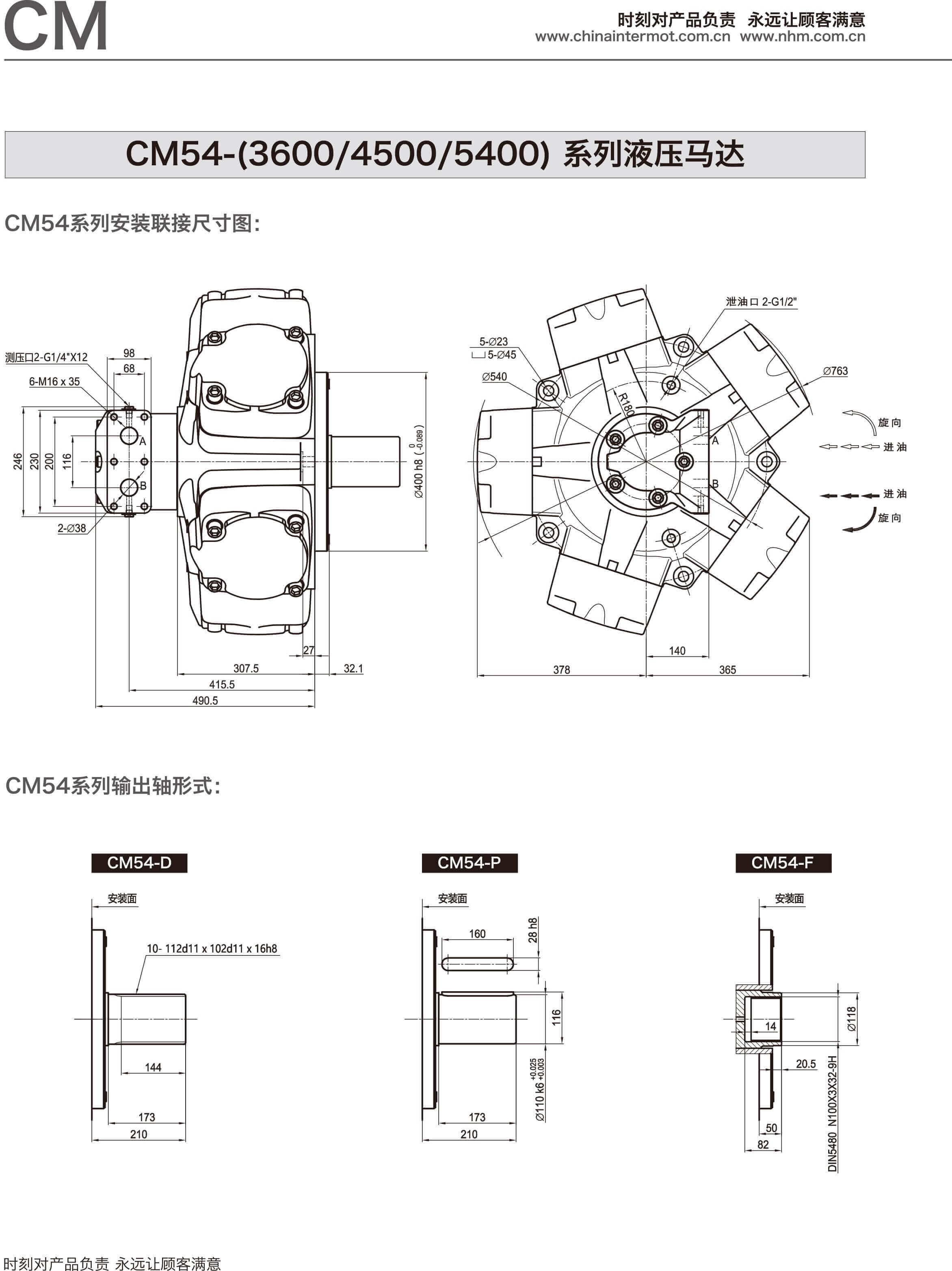

CM54-3600363554.921025018511530145175550
CM54-4500451868.221025021014331130145550
CM54-5400540181.621025021017132110130550

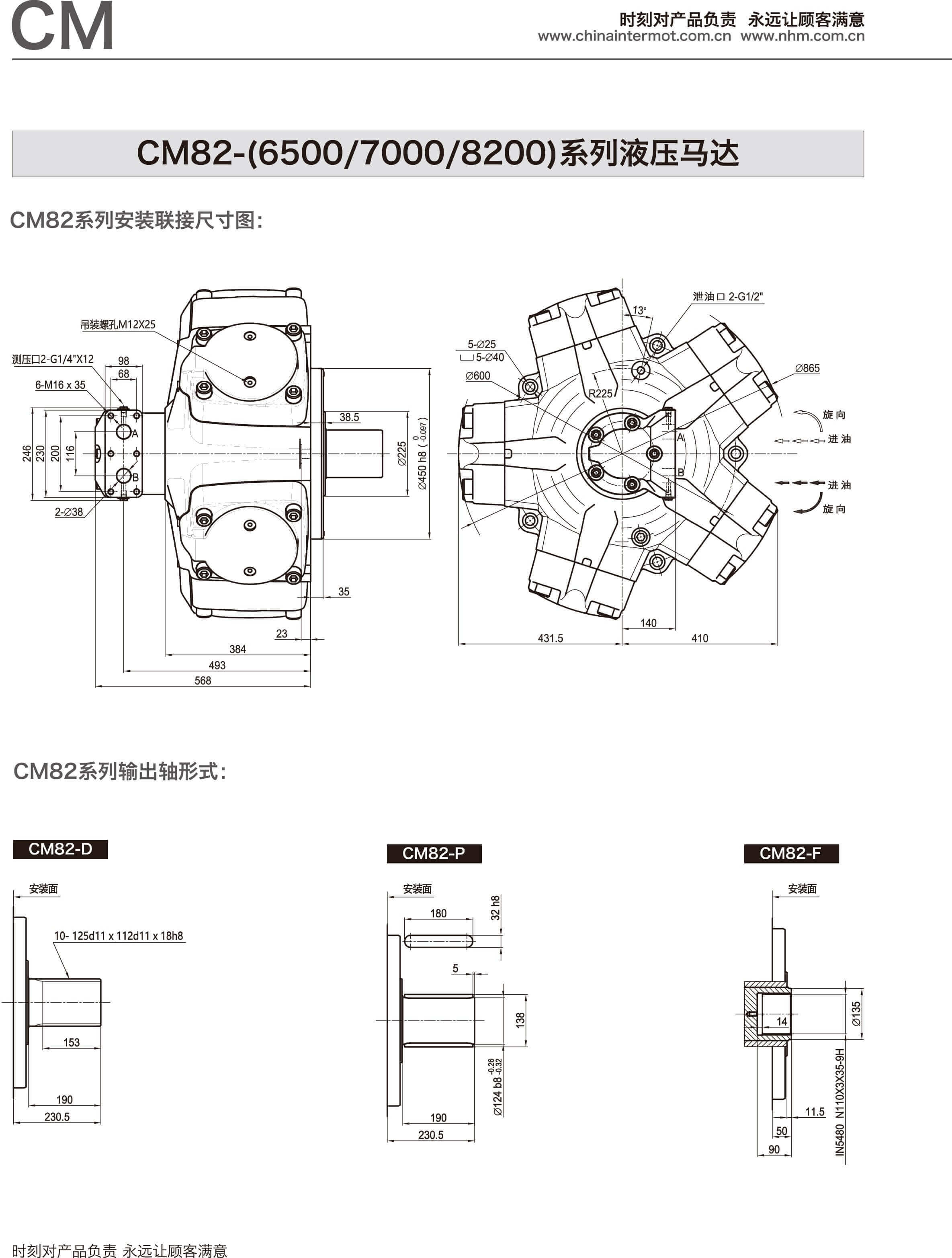

CM82-6500650698.321025025020637110130780
CM82-70007030106.221025025022300100120780
CM82-76007628
115.22102502502419695115780
CM82-82008226124.32102502502609390110780

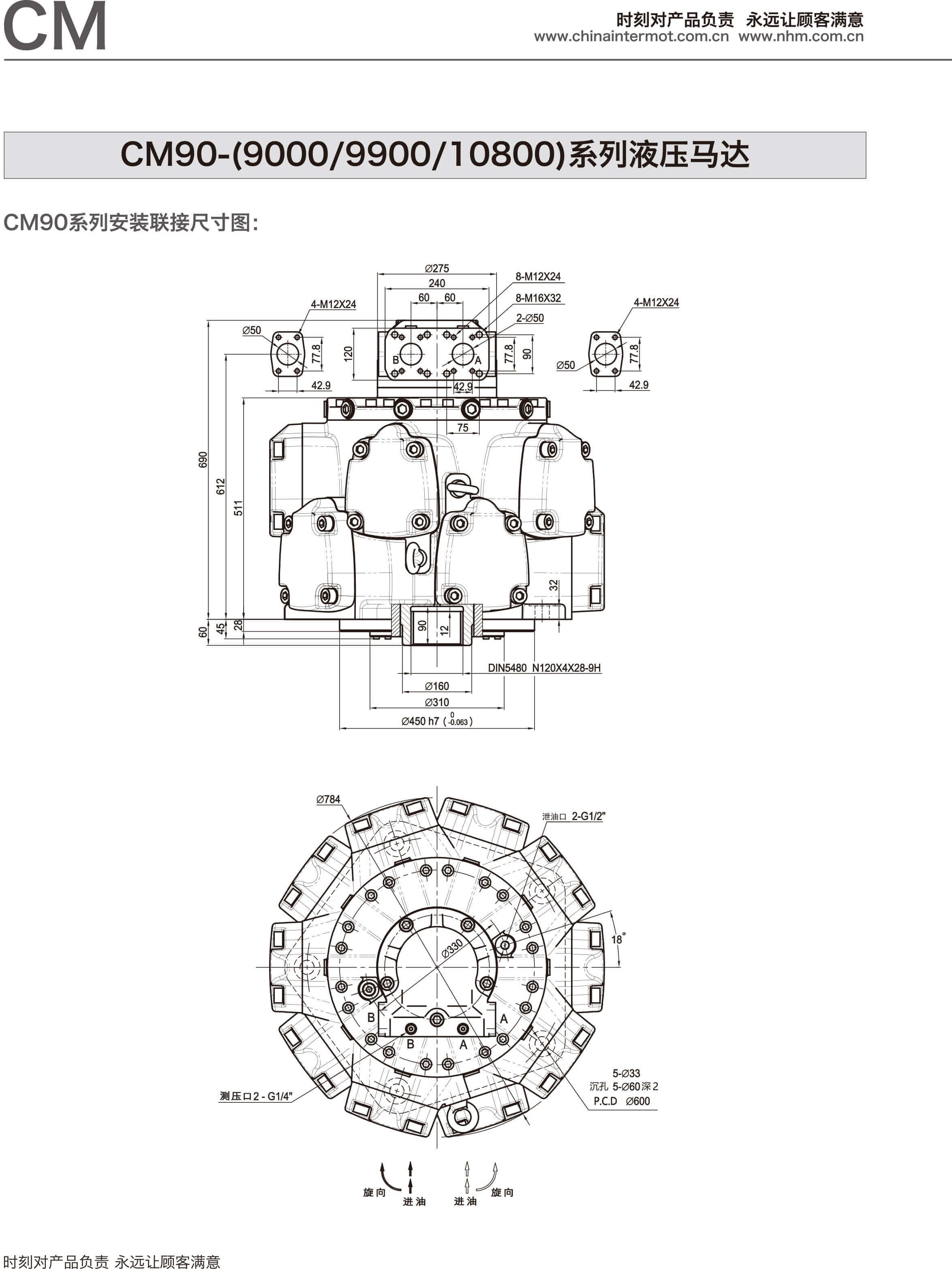

CM90-90009037136.521025027028666110130820
CM90-99004492149.121025028231302100120820
CM90-1080010802163.22102503003426490110820

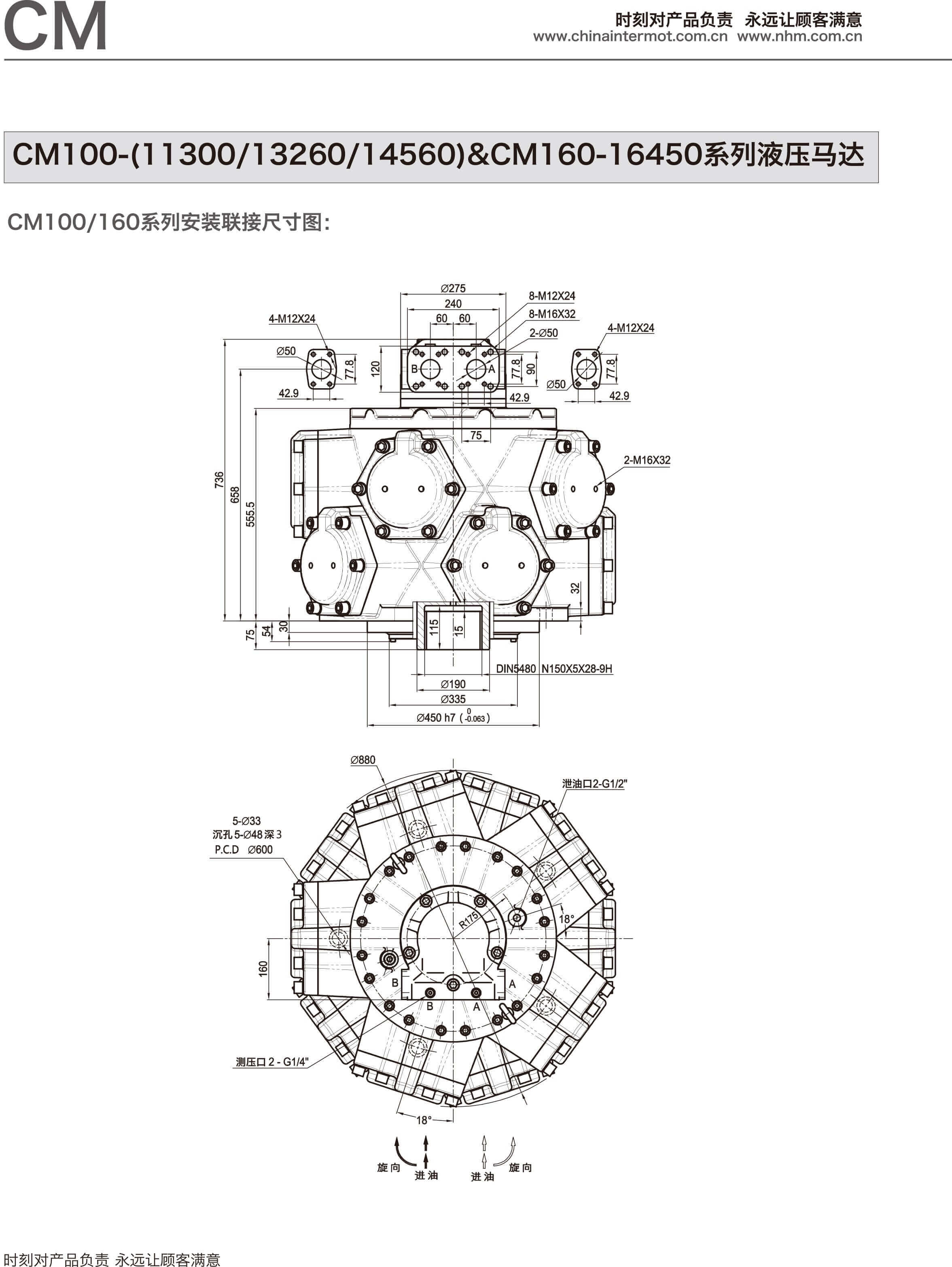

CM100-1130011548174.421025031036631901101050
CM100-1326013273200.521025032042103801001050
CM100-1456014601220.52102503354631570901050

CM160-1645016453248.52102503355219060721080

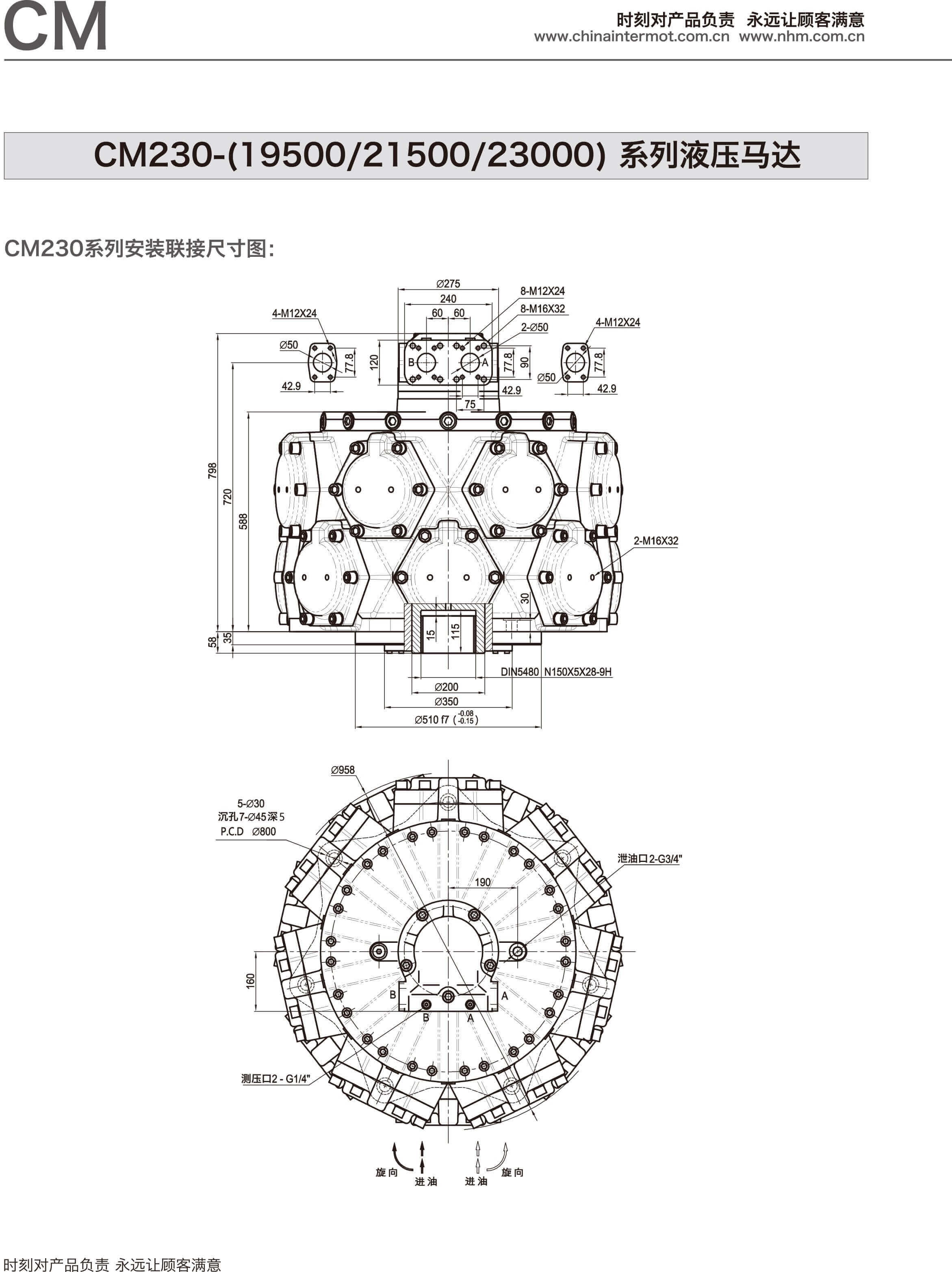

CM230-1950019684297.32102503056243960651480
CM230-2150021778329.02102503606908155601480
CM230-2300023034347.92102503757306550551480

加载更多>>

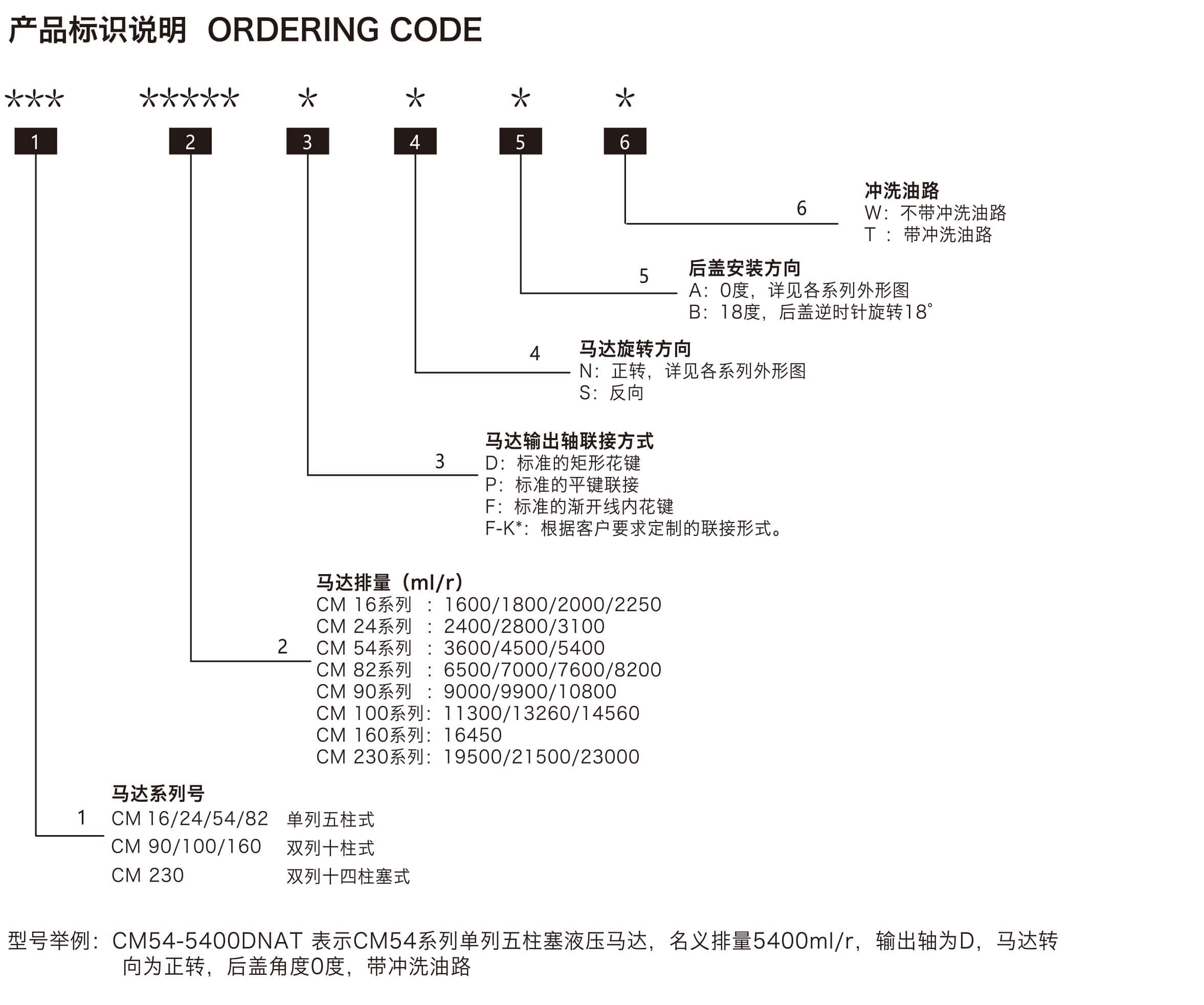

产品标识说明


结构特点

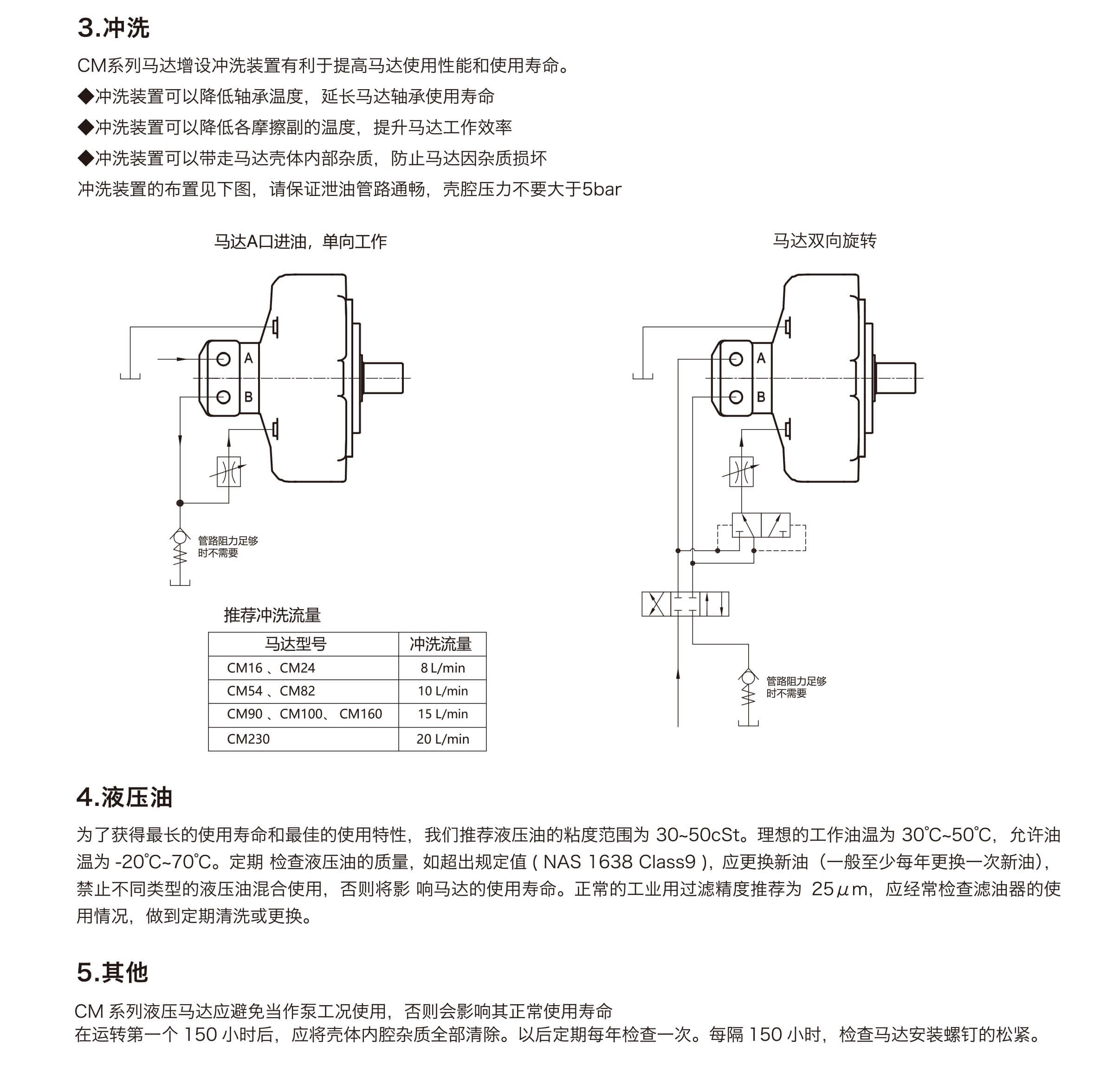

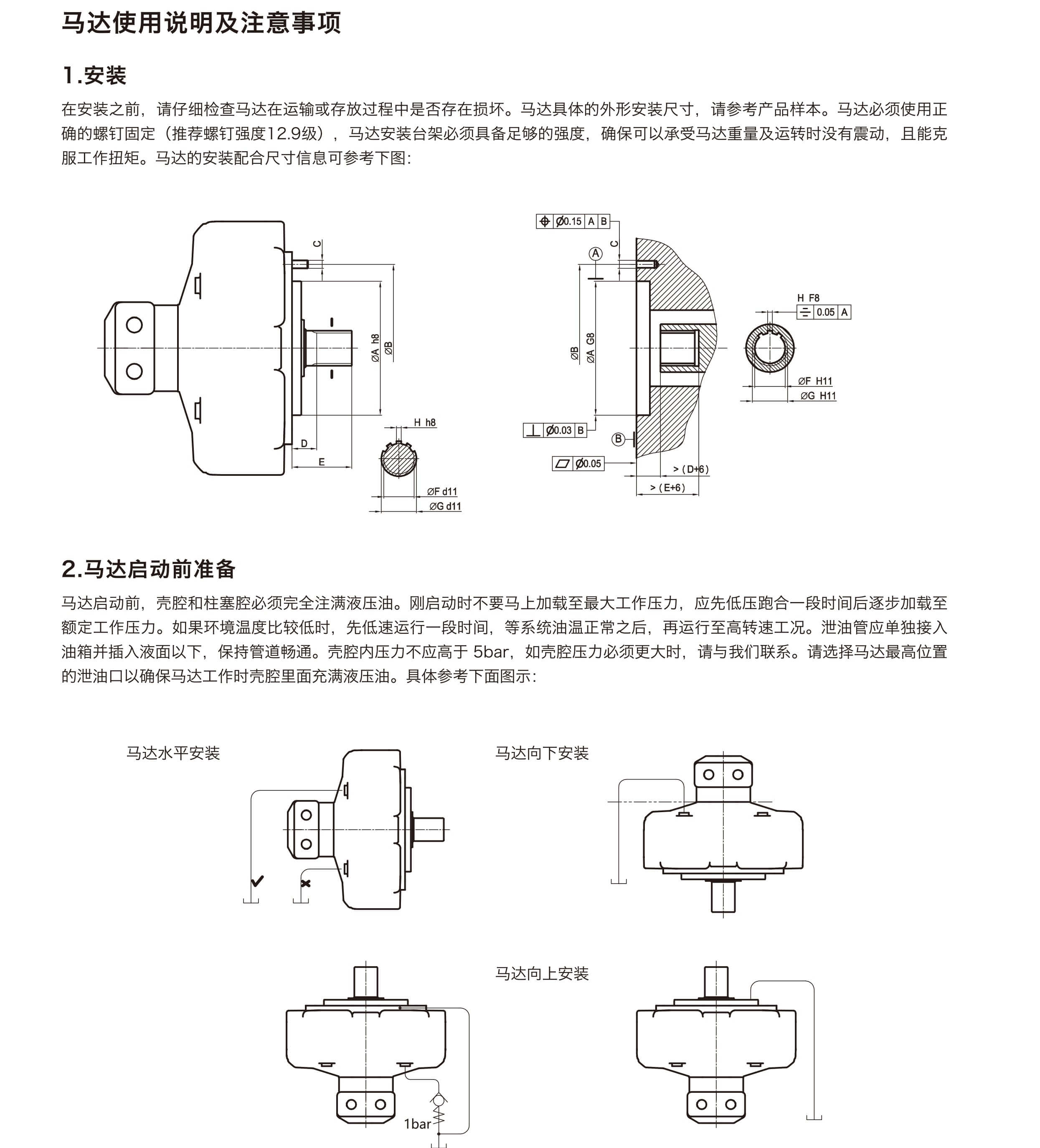

注意事项

计算公式

① 液压马达的实际输出扭矩:M=0.159(P1-P2)V·ηm(N.m)
式中:P1、P2---------------------分别为液压马达的入口和出口压力(MPa)
V---------------------------------------------------------液压马达的排量(ml/r)
ηm----------------------------------------------------液压马达机械效率(%)

② 液压马达输出功率:
N=(M·n)/9950(kW)N=[q(P1-P2)/60000]·ηm·ηv(kW)
式中:n--------------------------------------------------液压马达的转速(r/min)
q----------------------------------------------------输入液压马达的流量(ml/min)
ηv------------------------------------------------------液压马达容积效率(%)

③ 液压马达的转速:
n=q/V·ηv(r/min)
